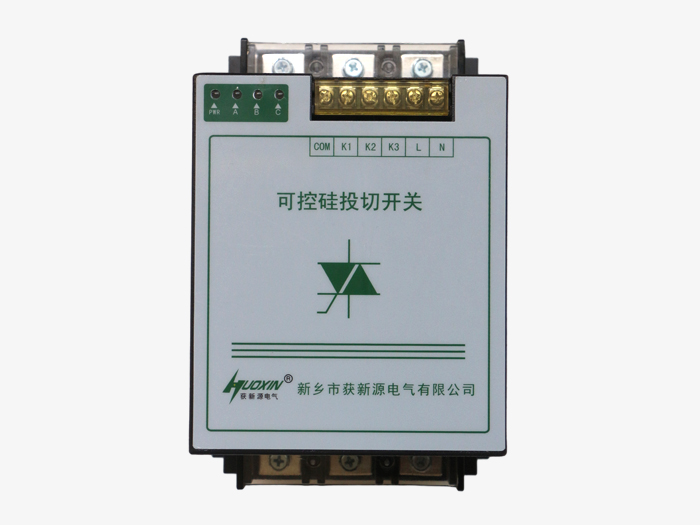

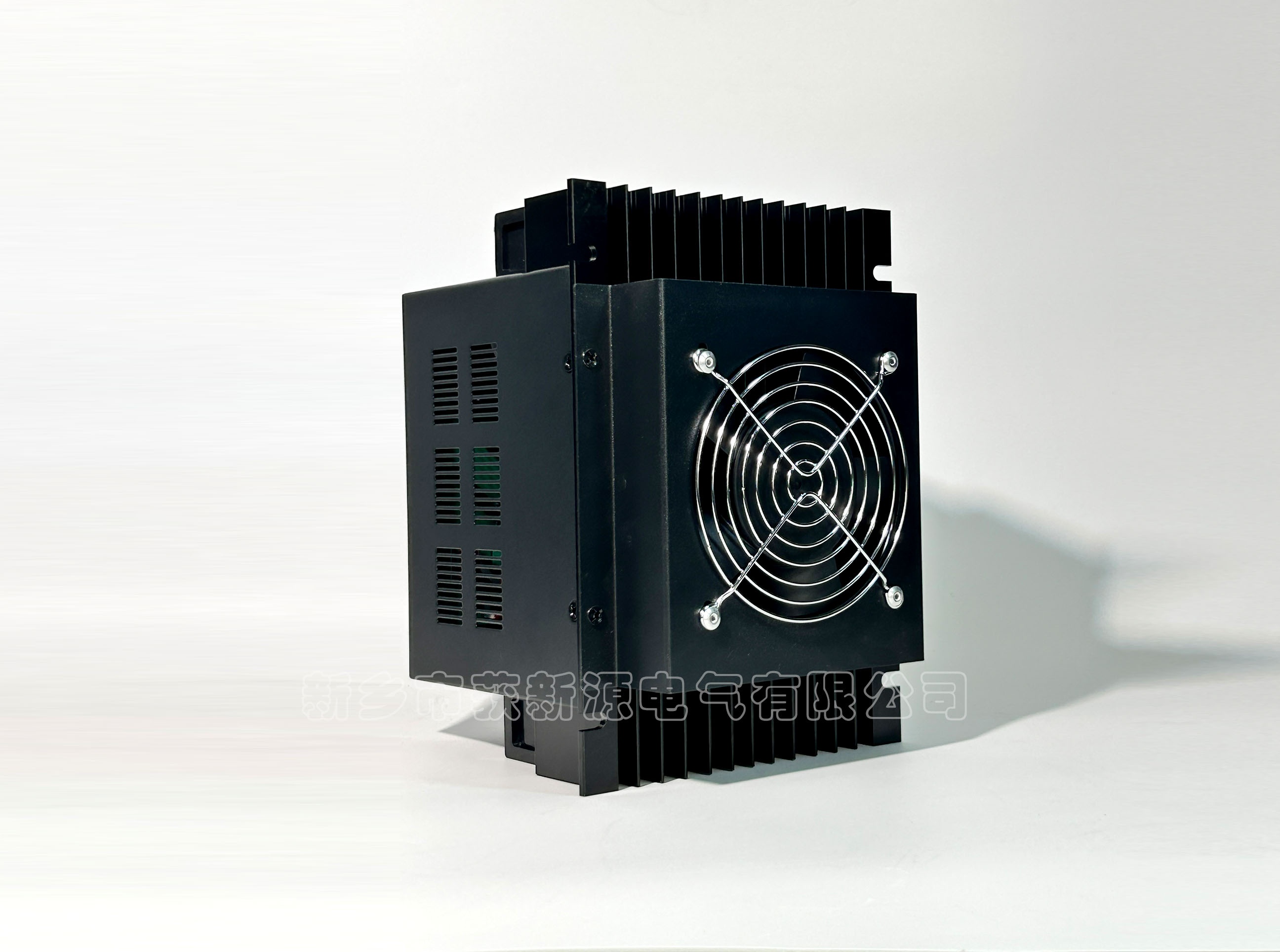

晶闸管过零投切开关采用可控硅过零投切技术，电压过零投入，电流过零切除的特点对电容器进行快速投切，响应速度≤20ms，特别适用于负荷变化快、

波动频繁要求比较高的场合。

推荐场合:电力，石油、冶金、煤炭、化工、港口、城市和农村电网。

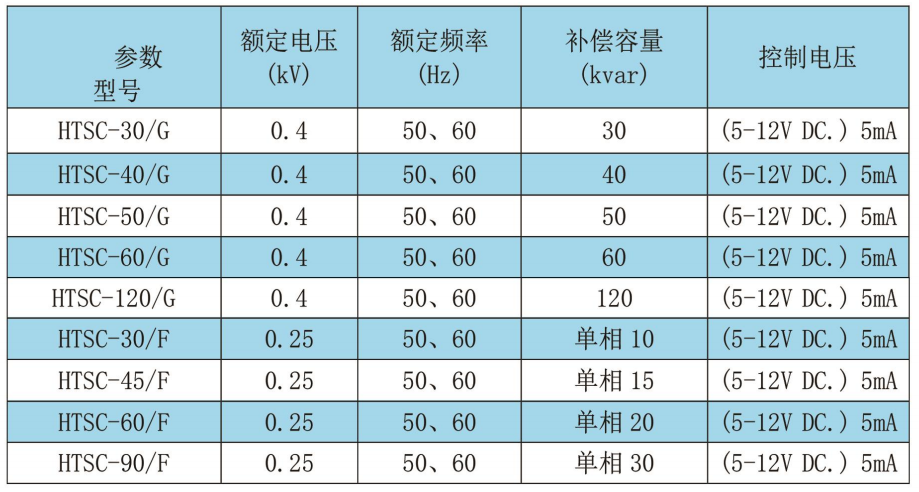

技术参数：

1.控制电压:9-12V小于5mA ;

2.工作电源︰ AC220V±20%功耗≤12W ;

3.额定容量:30/40/50/60/120/180/360KVAR ;

4.电压等级∶220V/4o0V/660V/750V其他电压等级需定制﹔5.海拔高度≤2500m(高海拔需定制)环境温度-20℃~+50℃

采用专用触发控制电路。触发板输出的六路触发脉冲对称度高，抗干扰能力强。保护功能:过温保护、一段过流、一段过流、不平衡保护及过压保护功能除;

外形及安装尺寸图：

接线图：
