一、产品概述：

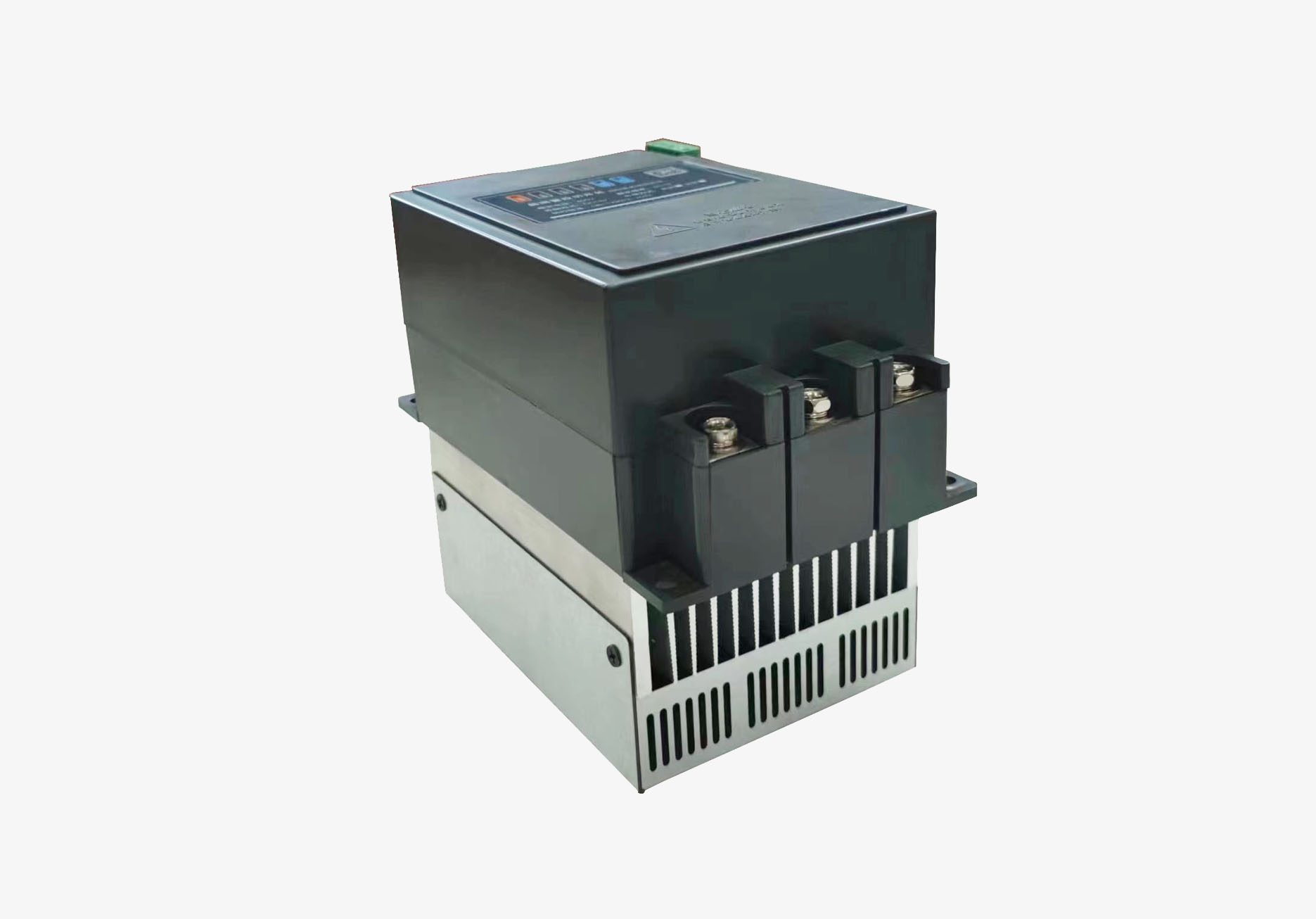

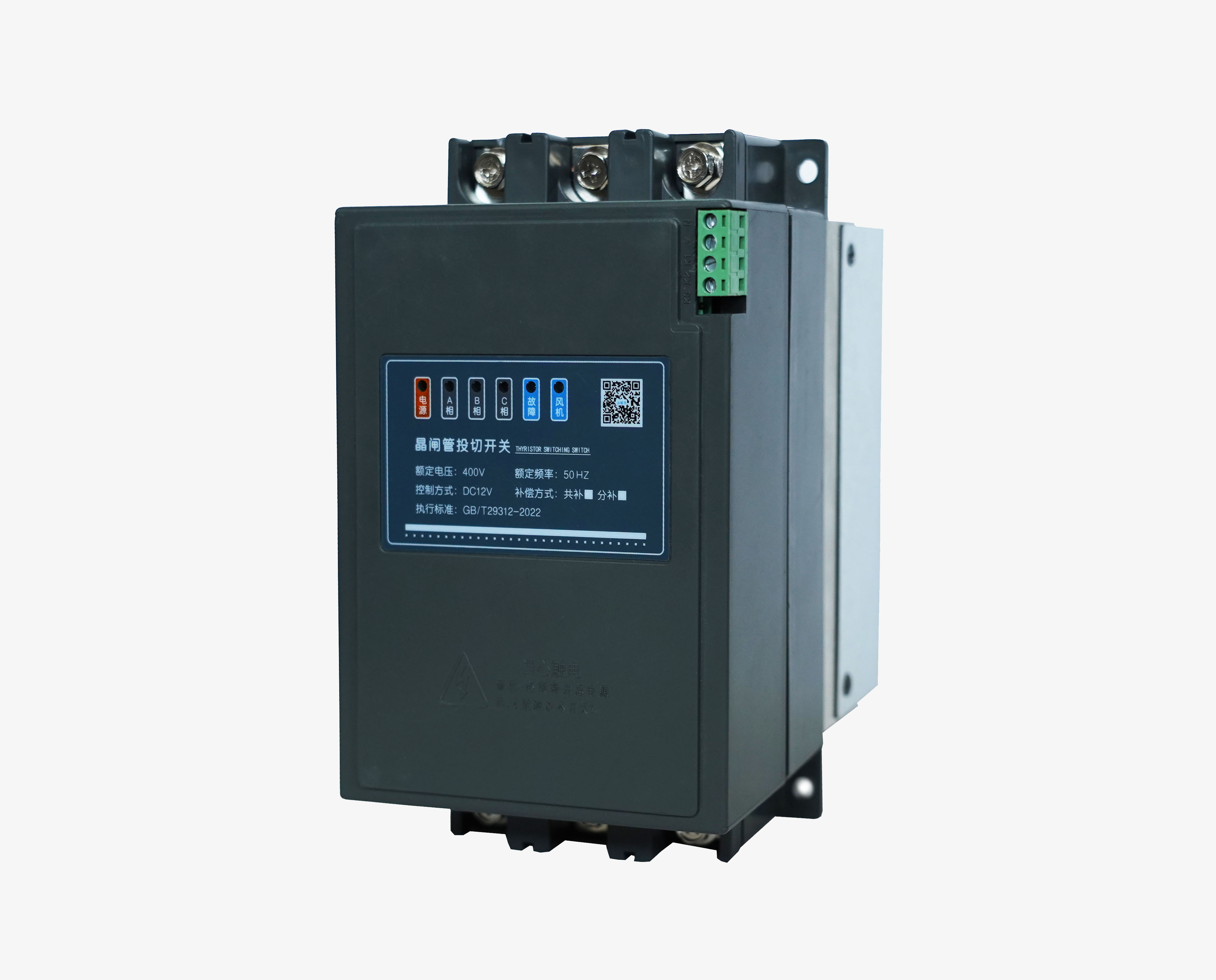

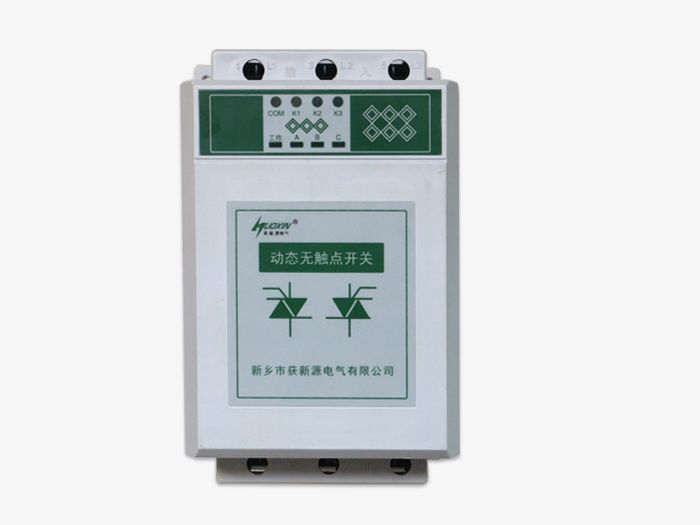

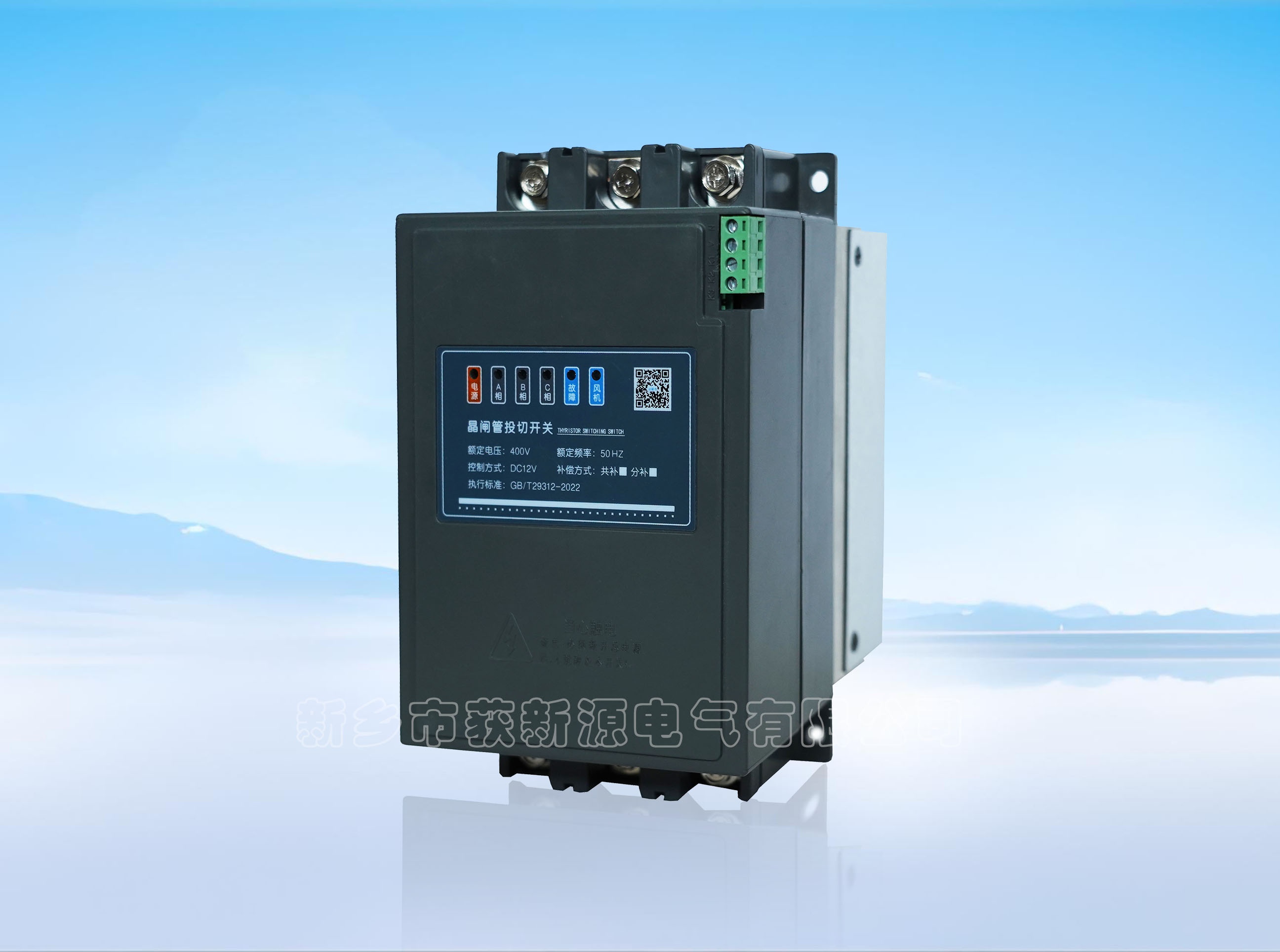

HKSC系列动态无触点投切开关是一种智能化的无机械触点的电子开关，由反并联晶闸管模块，触发集成电路、大功率散热器、风机等电子器件组成。

触发核心部件采用高性能、高可靠性的军品级可控硅触发专用集成电路。输出触发脉冲具有极高的对称性及稳定性，与传统的触发电路相比具有过零触发稳定可靠，抗干扰能力强、触发功率大等特点。

配合无功补偿控制器可快速跟踪负载无功电流变化，实现动态无功补偿；减小电压波动，提高功率因数，从而达到节能降耗的目的。广泛应用于汽车制造车间、石油提炼设备、金属冶炼、煤炭化工、港口码头、大型商超及写字楼配电等行业领域。

二、产品特点及功能

环境条件

v 环境温度：-20～+50 ℃；

v 相对湿度：不超过85%；

v 大气压力：80kPa～110kPa；

v 周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有较严重的霉菌存在；

v 使用地点应具有防御雨、雪、风、沙、灰的设施。

性能特点

v 投切过程无操作过电压、无涌流、无电弧重燃现象；

v 具有投切指示功能；

v 具有过压、过流、过温、缺相和三相电压不平衡保护功能；

v 允许快速、频繁投切；

v 维护过程简单方便。

控制参数

v 额定电压：AC 380V；

v 控制信号：DC12±2V；

v 响应时间：<20ms;

v 可控硅耐压2000V。

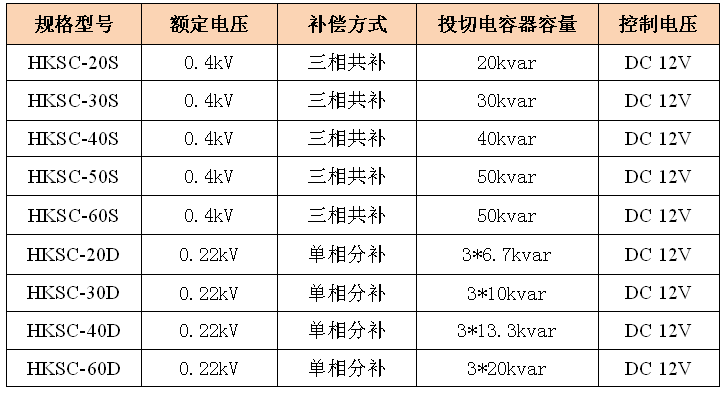

三、产品型号（注：90/180/240kvar电压等级0.66/0.80KV可定制）

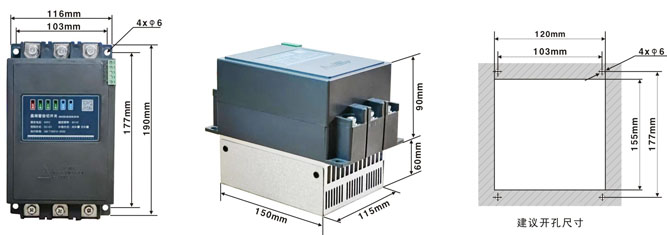

 四、外形及安装尺寸示意图（单位：mm）：

注意：

1.可控硅过零投切开关进线侧需要增加快速熔断器作为保护可控硅的功能；

2.当电容器规格≤30kvar时：开孔尺寸后嵌入深度为60mm,当电容器规格≤60kvar时：开孔尺寸后嵌入深度为80mm;

五、接线端子定义及指示灯说明：

1、接线端子定义：

共补型投切开关：控制器公共端COM接V，控制器输出K1接可控硅控制端K1，N接零线;

分补型投切开关：控制器公共端COM接V，控制器输出K1、K2，K3（A,B,C）分别接可控硅控制端K1、K2、K3(A、B、C)，N接零线；

2、指示灯说明：

  ①电压正常，电容投入时，电源灯常亮，A相、B相和C相指示灯常亮；当电容切除时，A相、B相和C相指示灯熄灭。

  ②缺A相电压时（A相供电），电容切除，所有指示灯全部熄灭。

  ③缺B相或C相电压时，电容切除，电源灯闪烁，A相、B相和C相指示灯熄灭；当电压恢复正常时，约1min电源灯恢复正常，即常亮。

  ④当电压过压（共补U＞480V，分补U＞280V）和三相电压不平衡（＞20%）时，电容切除，电源灯闪烁。

  ⑤当电容过流（I＞90A）时，电容切除，电源灯常亮，故障灯闪烁。

  ⑥当散热器温度高于45℃时，风机启动，风机灯常亮。当温度高于85℃时，电容切除，故障灯和风机灯常亮。

六、故障排除

在安装使用过程中可能出现一些容易忽视的错误，现将较多的故障现象及排除方法简介如下：

①电源指示灯不亮：

通电指示灯不显示，请检查电源线路是否接好。

②不能正常投入：

检查控制器输出12V是否正常，V与K1是否接反，检查接线是否牢固。

本产品不允许用户私自拆修，如有问题请拨技术部电话，我们会及时提供技术支持和售后服务。
