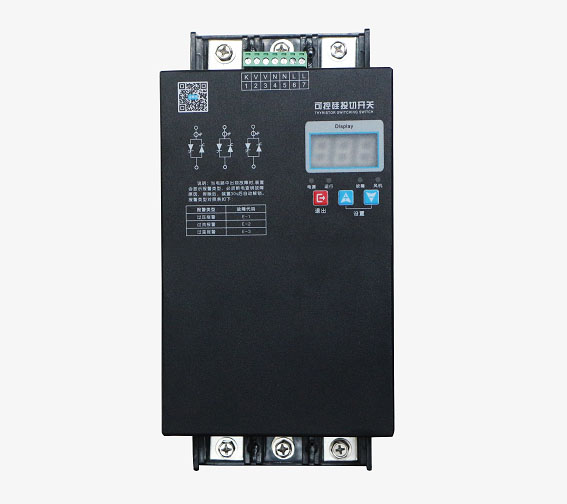

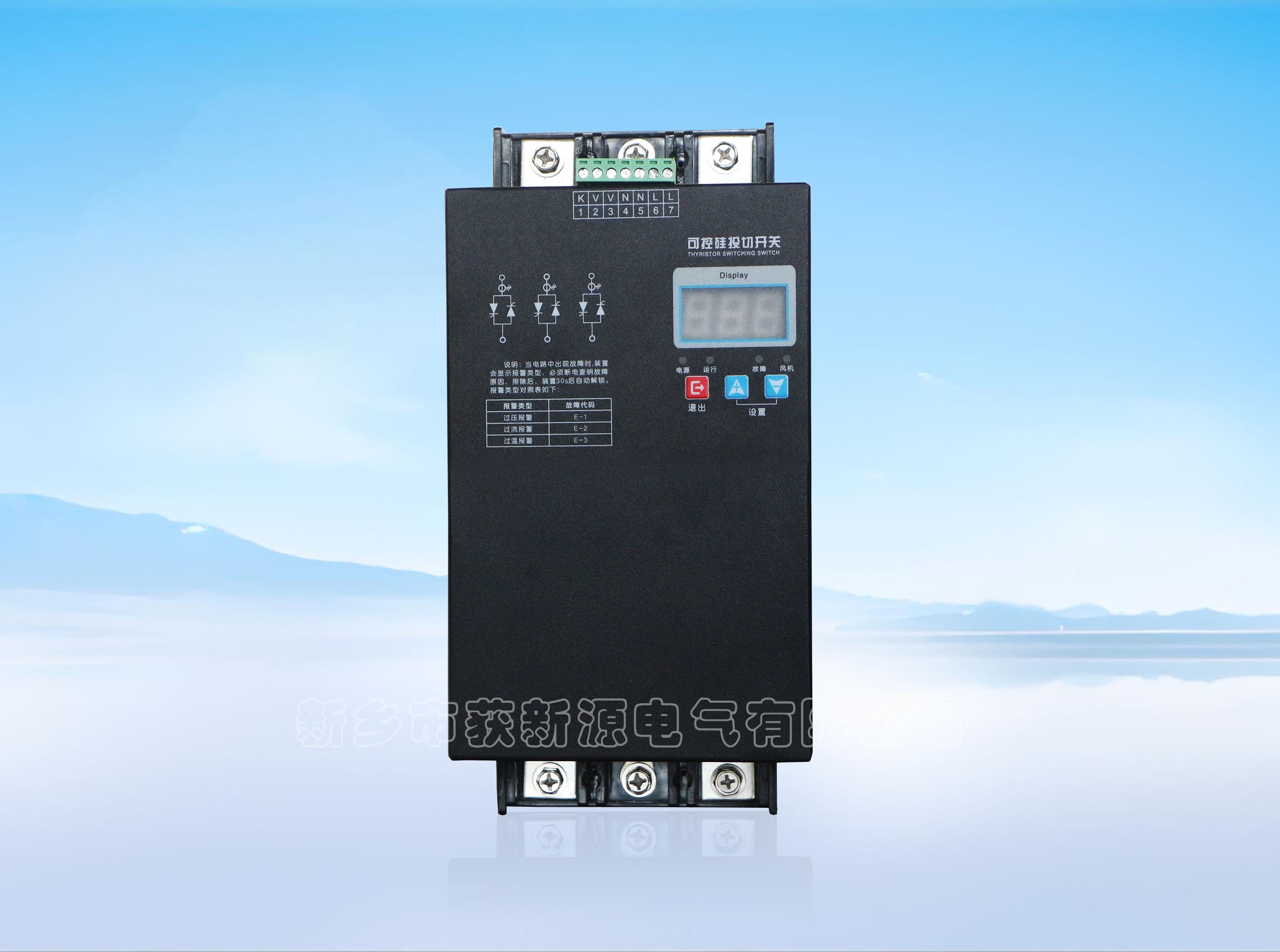

一、产品概述：

 TSC动态无触点开关是一种智能化的控制执行部件被广泛用于电容器组（L-C滤波器组）的快速频繁投切高可靠性快速投切开关，特别适用于电压等级高（660V、800V），负荷变化快、波动频繁要求比较高的场合，广泛应用于电力，石油、冶金、煤炭、化工、港口、城市和农村电网等领域。

二、产品特点及功能

环境条件

①　海拔高度：不超过2500米。

②　空气温度：空气温度不高于+65℃,不低于-25℃。

③　大气条件：空气湿度在20℃时不超过90%，在温度较低时，允许有较高的相对湿度。

④　环境条件：周围介质无燃爆危险，无腐蚀性气体，无导电尘埃及雨雪侵蚀，安装地点不能剧烈振动。

性能特点

①　电压过零投入、无涌流、无电弧重燃现象；

②　三相响应速度小于20mS；

③　具有过压，过流，超温闭锁等保护功能及报警指示；

④　允许快速、频繁投切，维护简单方便。

三、技术参数和特点

技术参数：电源电压：AC220V±20%  50Hz±5%

系统电压：适用于AC220V、AC380V、 AC660V、AC800V系统,订货时须注明电压等级。

控制电压；DC9-DC12V   5mA

本机功耗：≤10W

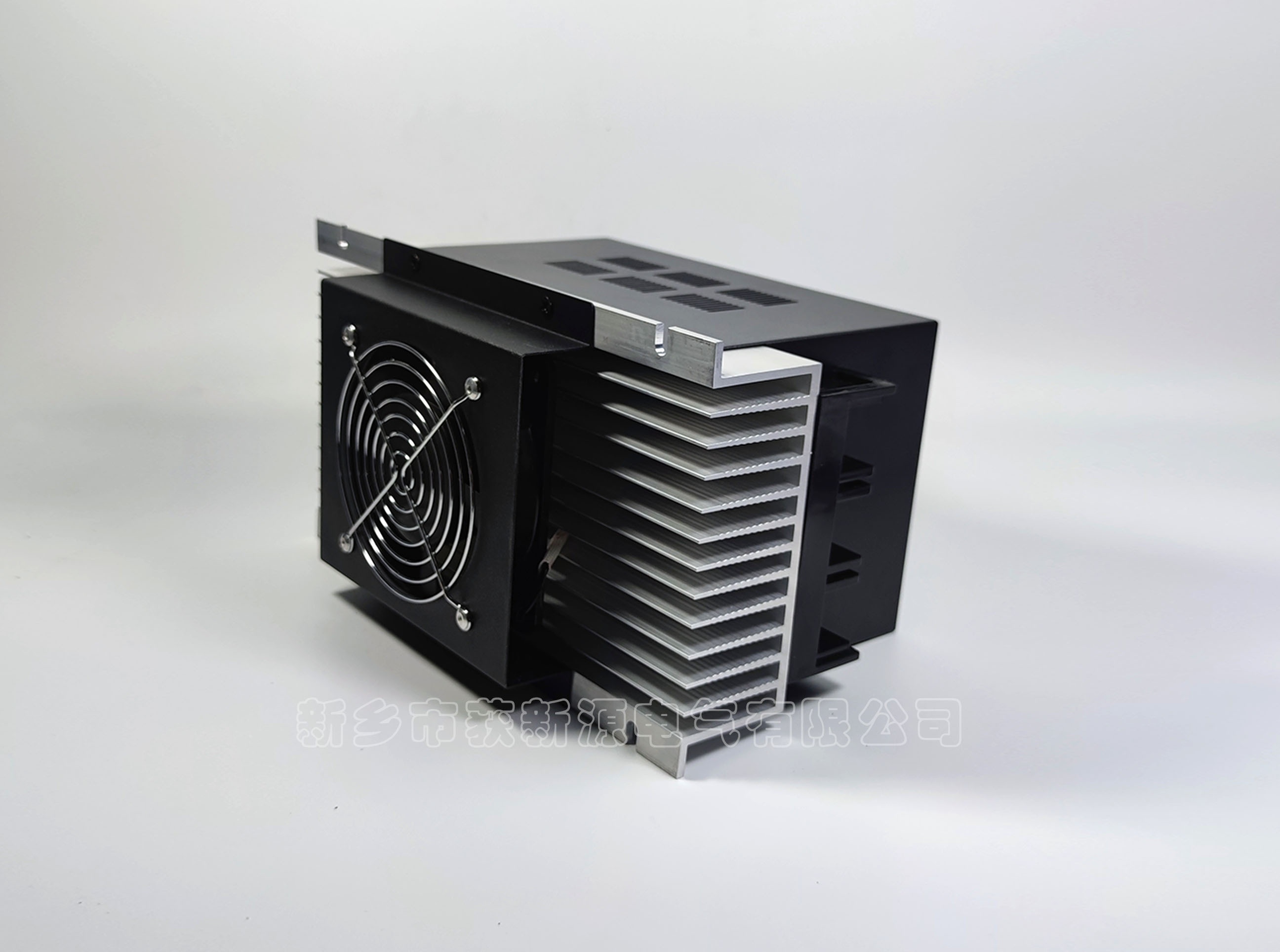

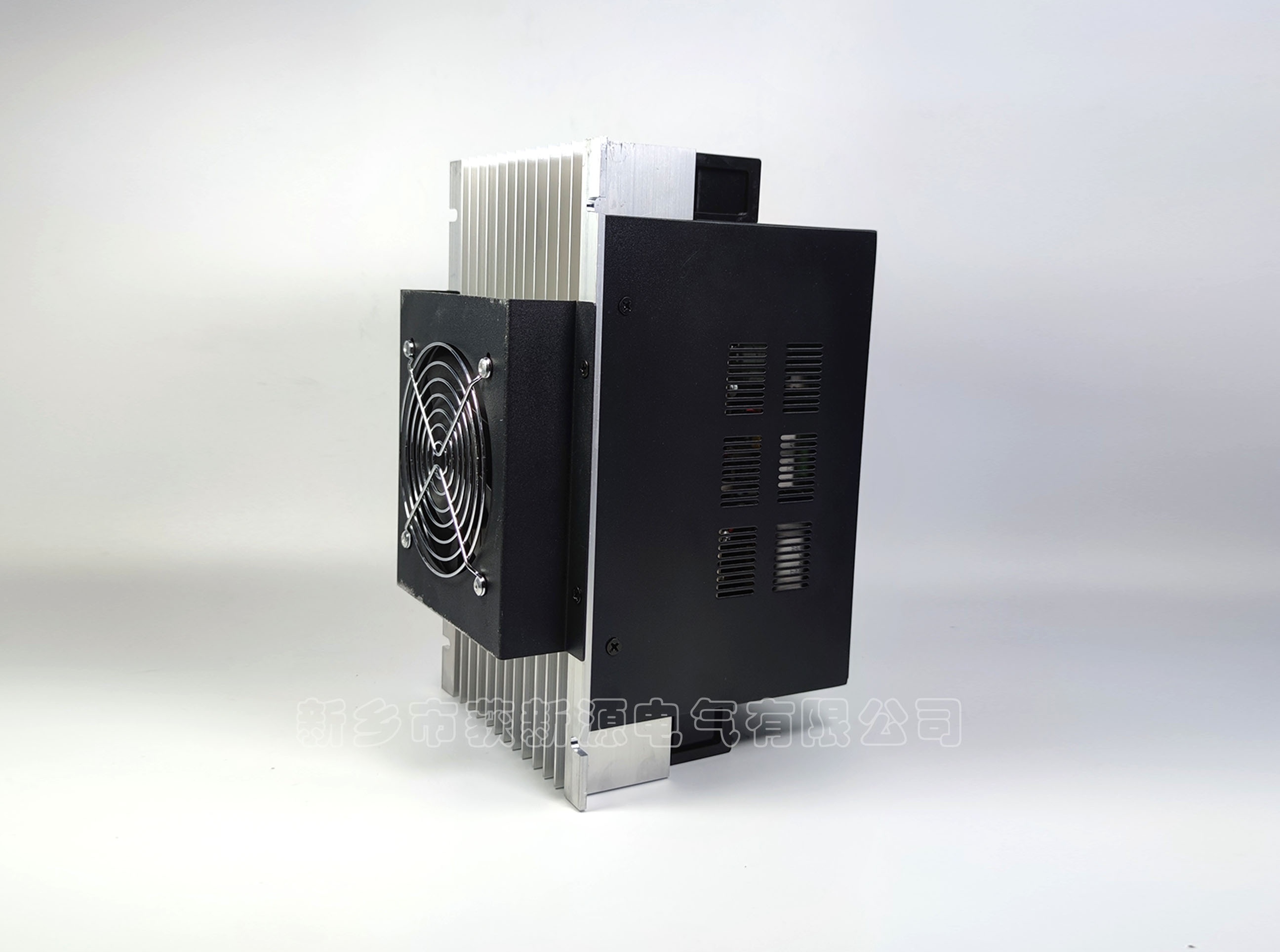

技术特点：晶闸管投切开关模块由晶闸管模块，触发集成电路、大功率散热器、风机等电子器件组成。触发核心部件采用高性能、高可靠性的军品级可控硅触发专用集成电路。输出触发脉冲具有极高的对称性及稳定性，且不随环境温度变化，使用中不需要对脉冲对称度及限位进行调整。与传统的触发电路相比具有过零触发稳定可靠，抗干扰能力强、触发功率大等特点。

 四、外形及安装尺寸示意图（单位：mm）：

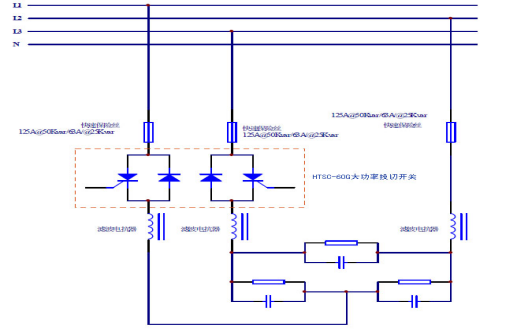

五、接线说明

注意：

  1、电容器三端均需增加放电电阻，保证三相同步触发。

  2、TSC动态开关进线侧需增加快速熔断器，熔断器选择1.6—1.8倍电容额定电流。

  3、母线连接方式为上进下出线，二次连接线需紧固可靠，上电顺序，先上一次电源再上二次电源。
