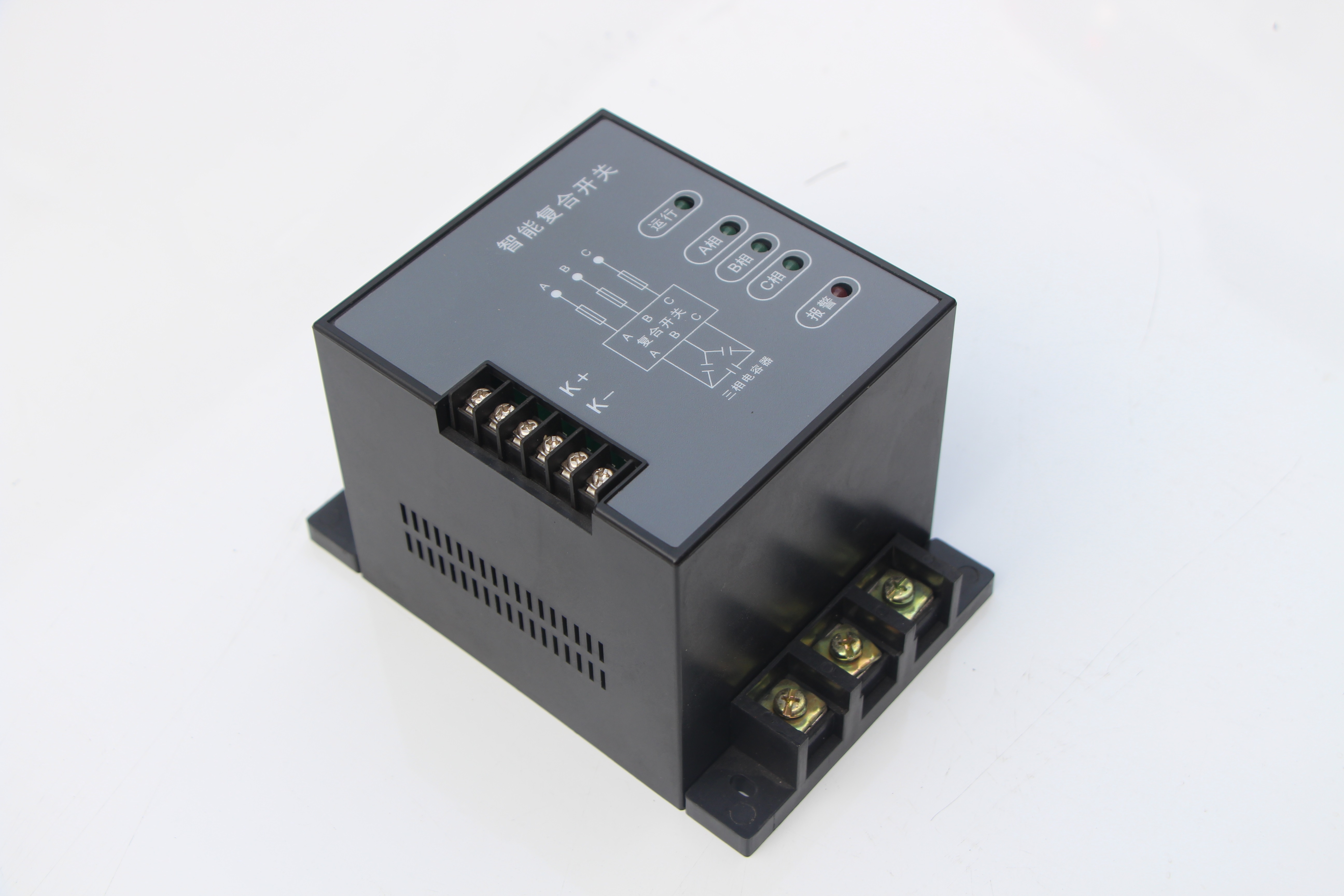

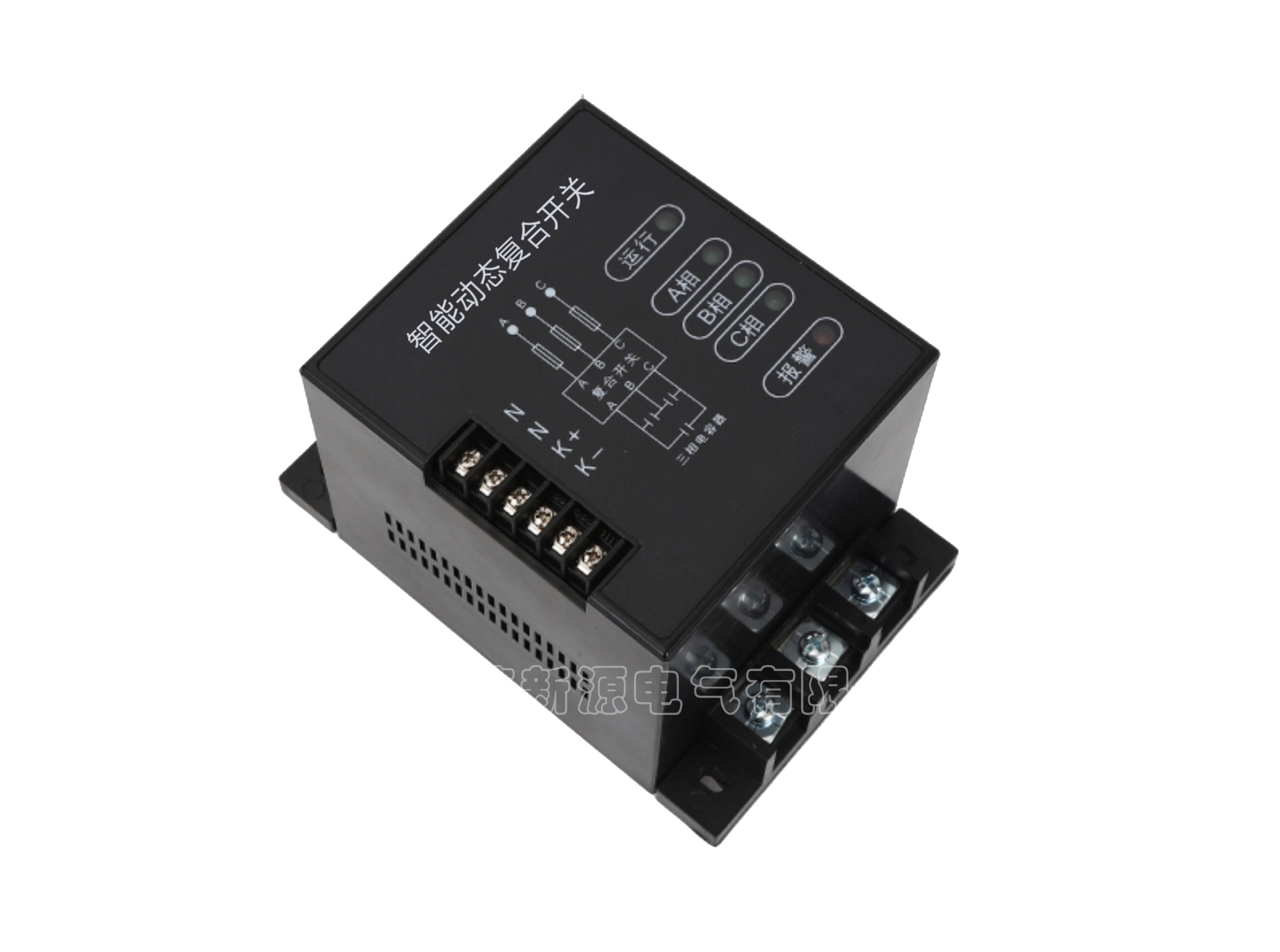

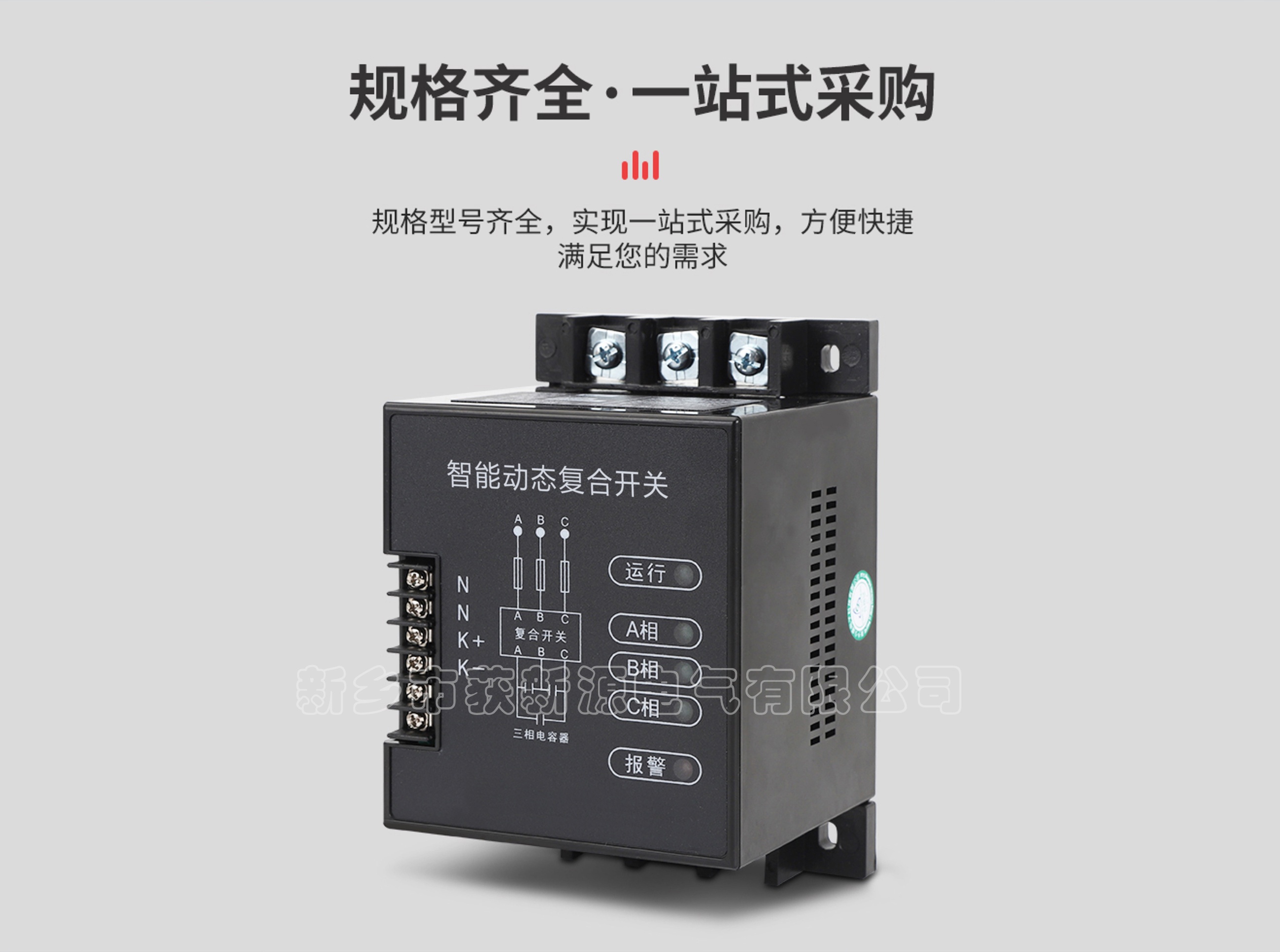

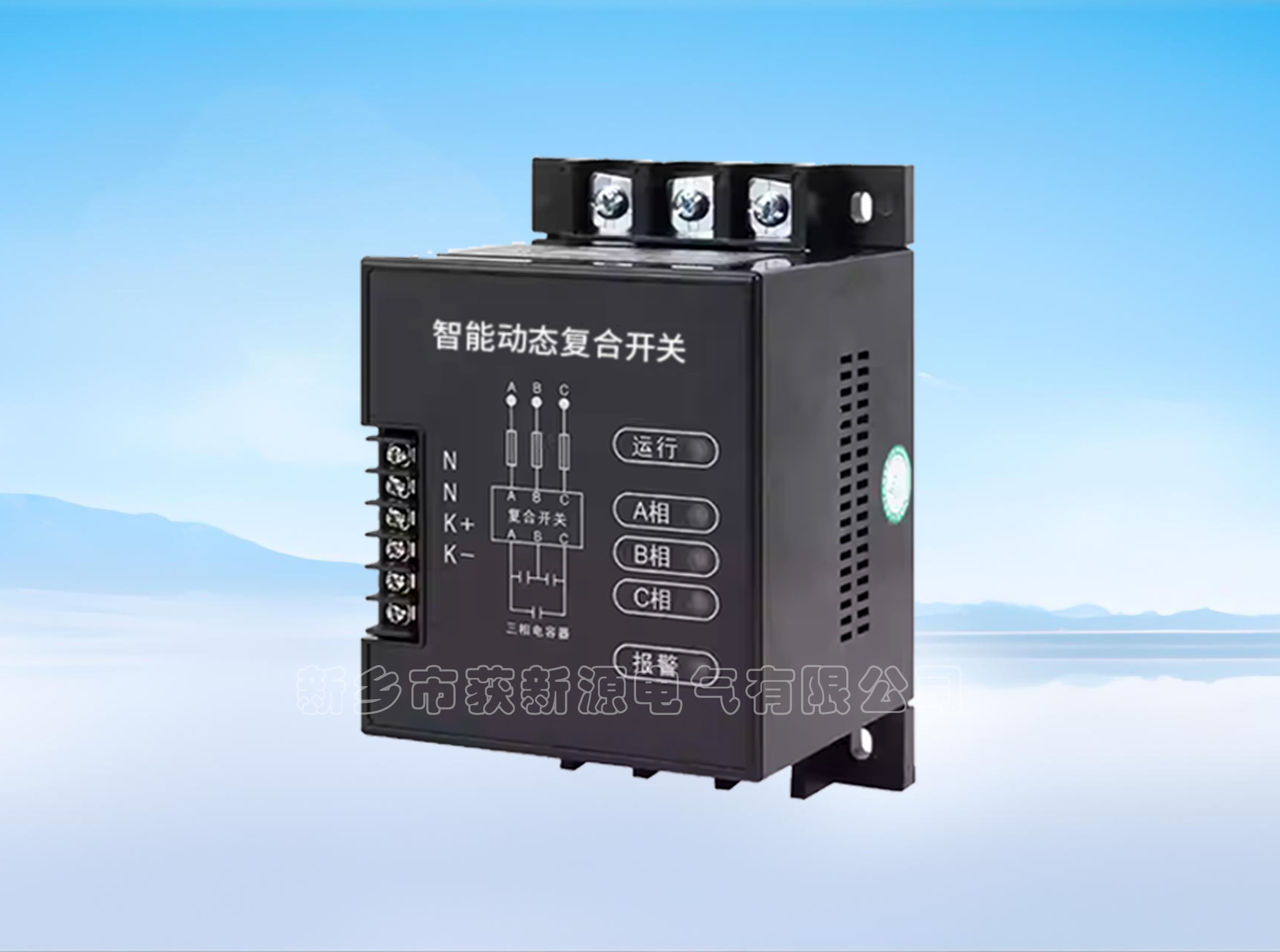

智能动态复合开关 - 电容器投切开关

产品描述:
产品质保:按照国家相关产品规定严格施行
售后服务:专属客服提供7*24小时售前、售后、技术服务
产品详情product details

主要技术特点

2.1 过零投切 复合开关的基本工作原理是将可控硅开关和继电器并接,实现电压过零导通和电流过零 切断,使复合开关在接通和断开的瞬间具有可控硅过零投切的优点,而在接通后又有接触器 开关无功耗的优点。其实现方法是:投入时是在电压过零时可控硅先触发导通,稳定后再将 继电器吸合导通,而切除时是先将继电器断开,可控硅延时过零断开,实现电流过零切除。

2.2 保护功能 采用单片机控制投切,智能监控可控硅、继电器以及输入电源和负载的运行状况,从而 具有完善的保护功能。

电压故障缺相保护:系统电压缺相供电时,开关拒绝闭合;而在接通后若出现缺相 则自动断开。

电源电压缺相保护:工作电源缺相供电时,开关拒绝闭合;接通后若出现缺相则自 动断开。

自诊断故障保护:系统自动监控可控硅、继电器的运行状态,若出现故障,则拒绝 闭合或自动断开。

停电保护:接通后,若遇突然停电,自动断开。

2.3 功耗小 可控硅和继电器只在投切瞬间耗电,平时不耗电,从而实现节能降耗。

2.4 工作安全性 控制信号与复合开关隔离。由于采用先进的智能控制技术和器件,与同类产品相比, 在涌流和安全可靠性方面具备极高的性能优势。

3 技术指标

1) 工作环境条件

相对温度:-25℃~+55℃;

相对湿度:40℃时, 20% 90%

2) 额定工作电压、电流

电压:380V/220V 三相四线交流 50Hz

允许偏差:三相电压同步变化不大于±20%

失真度:小于 5%,波形为正弦波

频率:50Hz±5%

电流:不大于 65A 3) 使用寿命: 10 万次

4) 相 数: 三相,单相

5) 控制容量: 共补三相容量≤40 kvar 或≤50 kvar(需定制) 分补每相容量≤16.7 kvar 6) 整机功耗: ≤1.5VA 7) 接触压降: ≤100mV 8) 接点耐压: ≥1600V AC 9) 响应时间: ≤1000ms 10) 每次接通与关断间隔:≥6

11) 连连续两次接通间隔:≥120

12) 安全保护功能:

电压故障缺相保护

电源电压缺相保护

自诊断故障保护

停电保护

13) 绝缘等级:在正常大气条件下 ≥10MΩ

14) 启动电压:直流:432V

15) 输入阻抗:≥6.8kΩ

16) 导通阻抗:≤0.003Ω

17) 涌流:小于额定电流 2

18) 运行指示 工作指示灯:开关闭合后点亮。 保护指示灯:开关接通电源后常亮,若有故障时会断续闪亮。 故障解除后 50S 自恢复正常状态。

4 安装位置及尺寸

本装置安装于低压 0.4KV 系统三相四线制的配电网络上,用于低压并联电容器的通断控 制。用户可将本产品安装在低压无功补偿电容柜内或其它适当位置。

1) 三相共补 外形尺寸:110 mm×150 mm×125 mm

安装固定尺寸:98 mm ×130 mm 2) 三相分补 外形尺寸:110 mm×150 mm×125 mm

安装固定尺寸:98 mm ×130 mm

5 使用注意事项

380V 交流输入、输出严禁接反,相序不能接反顺序从左到右依次为 A,/B/C

控制信号极性+(正电位)和-(负电位)要连接正确;

控制信号为 12V,严禁在+-端接入 220V 信号;

注意开关的适用容量;

HFK- Kvar-F/G 型的产品严禁接入对零线的电容或其它感性器件;

应在线路上接入抗涌流器件(如避雷器)以防过压,在谐波较大的场合应接入合适限 流电抗器,如图 1 所示;

负载不得短路;

输入输出端子上连线压接紧密,不得松动;

严禁金属异物进入器件内部。
