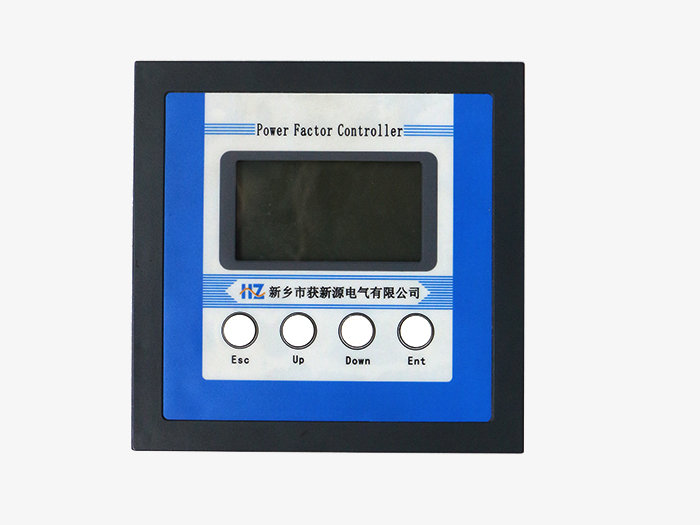

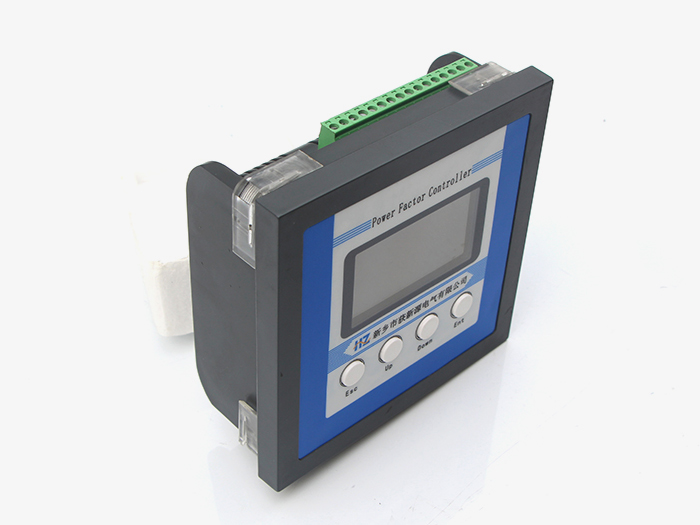

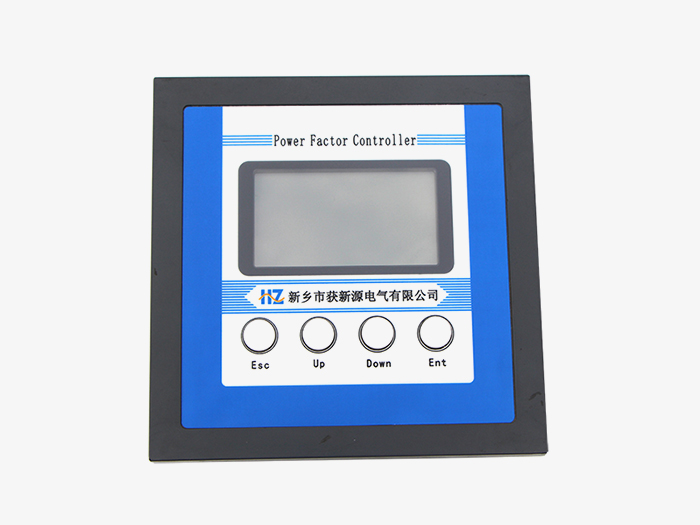

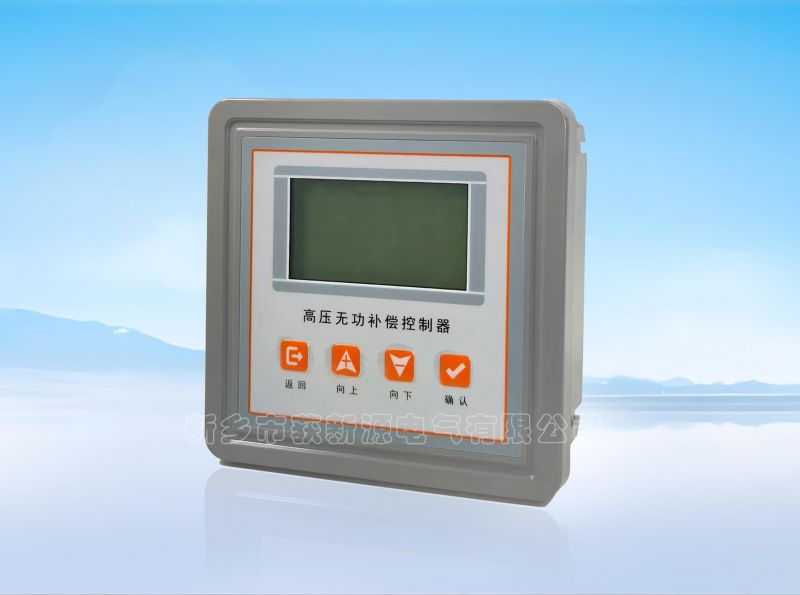

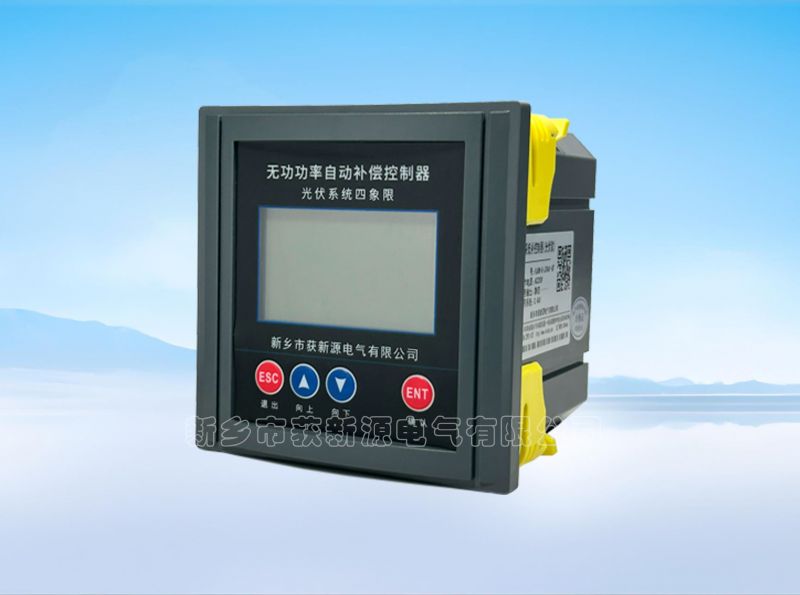

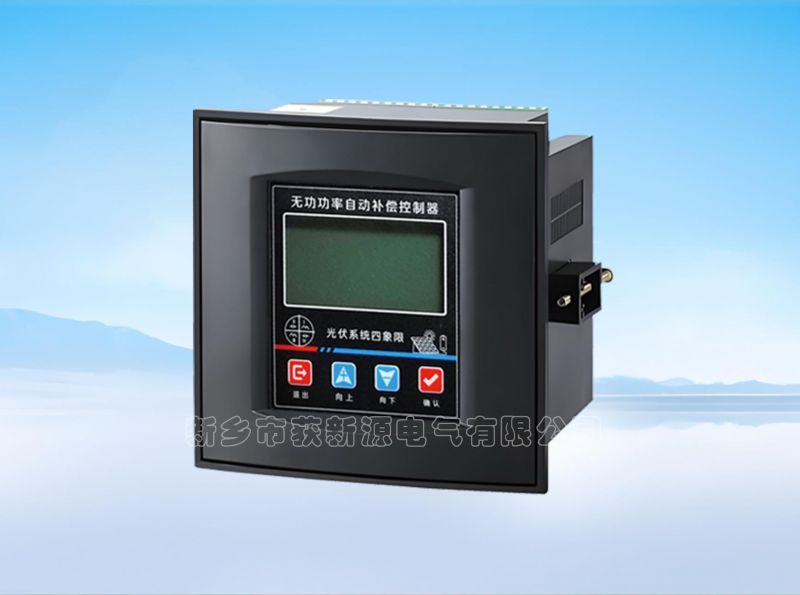

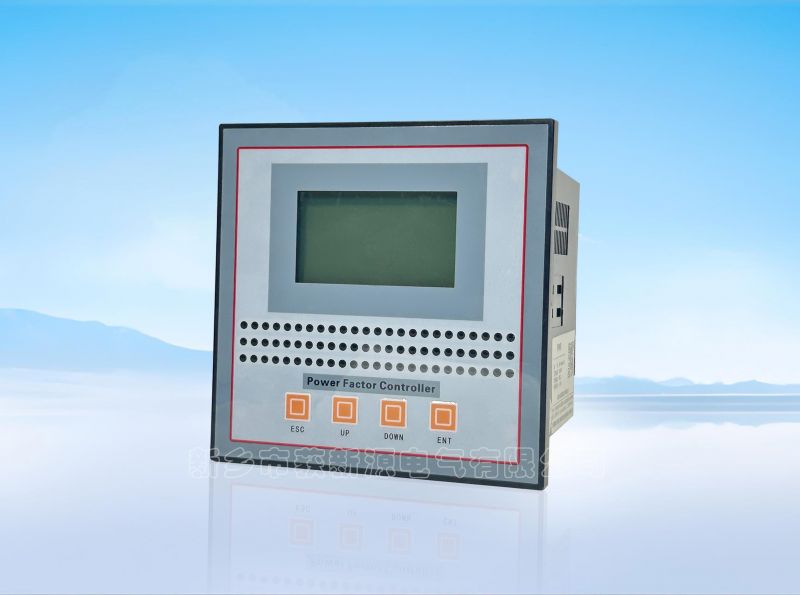

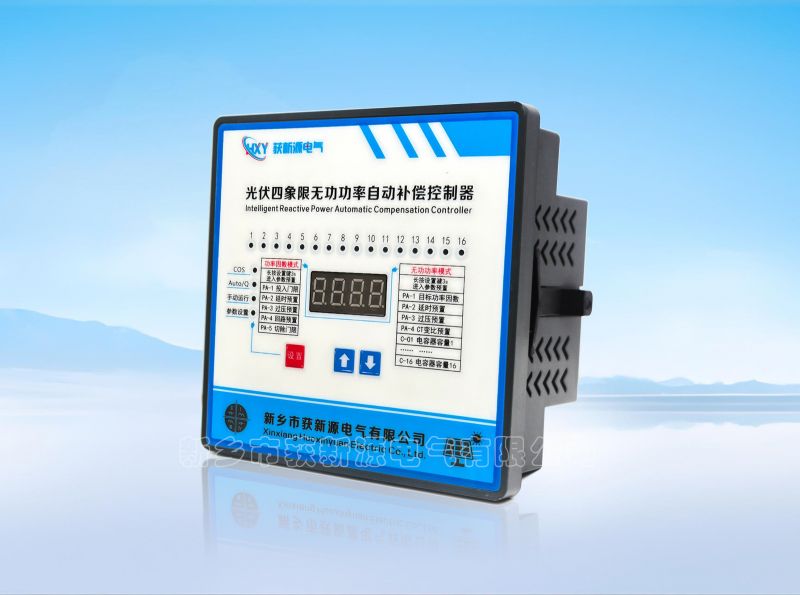

高压自动无功补偿控制器

是以DSP数字信号处理器为核心，应用模糊投切技术；

具有无功功率、时间、电压、线性功率因数等控制方式；

通过合理控制电网无功，有效的提高功率因数、降低线损、改善电压量。

适用于6kV、10kV高压无功补偿装置、高压电机补偿装置等。

技术参数：

1、工作电源:AC220V±20%功耗≤12W ;

2、取样电流∶PT采样100/220V、交流异相采样；

3、取样电流︰0-5A ;

4、测量精度︰电压±0.5%电流±0.5%功率±1.0%;

5、使用环境要求：海拔高度≤2500m，环境温度-20℃~+50℃

6、输出方式:8路节点输出，每路≤5A ;

7、投切方式︰循环/编码投切﹔

功能参数：
      1、显示数据︰电压(U)、电流(I)、功率因数(COS)、有功功率(P)、

    无功功率(Q).故障警示、电容器投切状态、3~19次电压、

     电流谐波含量，负荷大值、小值及出现时间;

2、保护功能:过压保护、欠压保护、谐波电压保护、谐波电流保护，

     过过流保护、二段过流保护、开口电压保护。

外形图、开孔图：

接线图：
