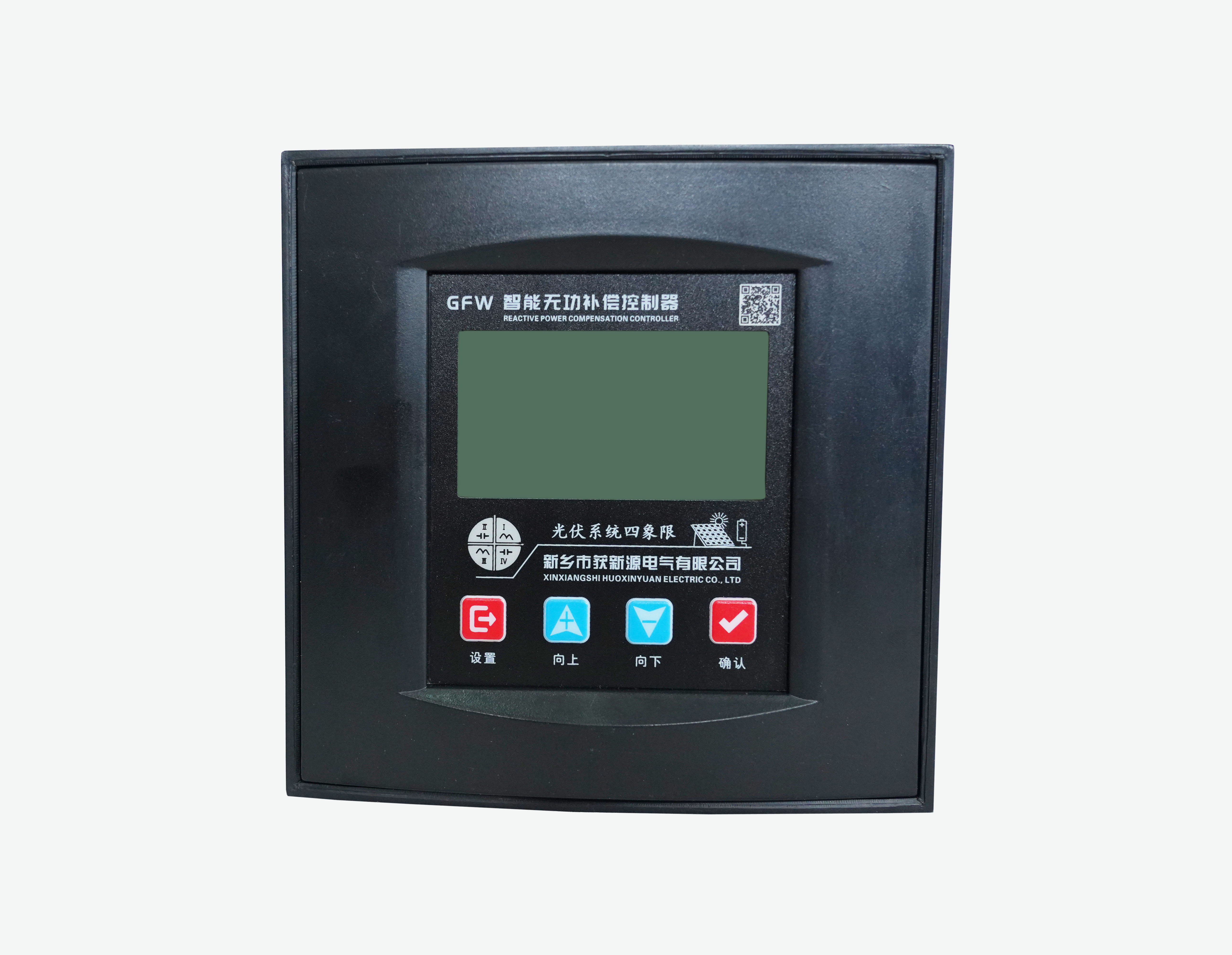

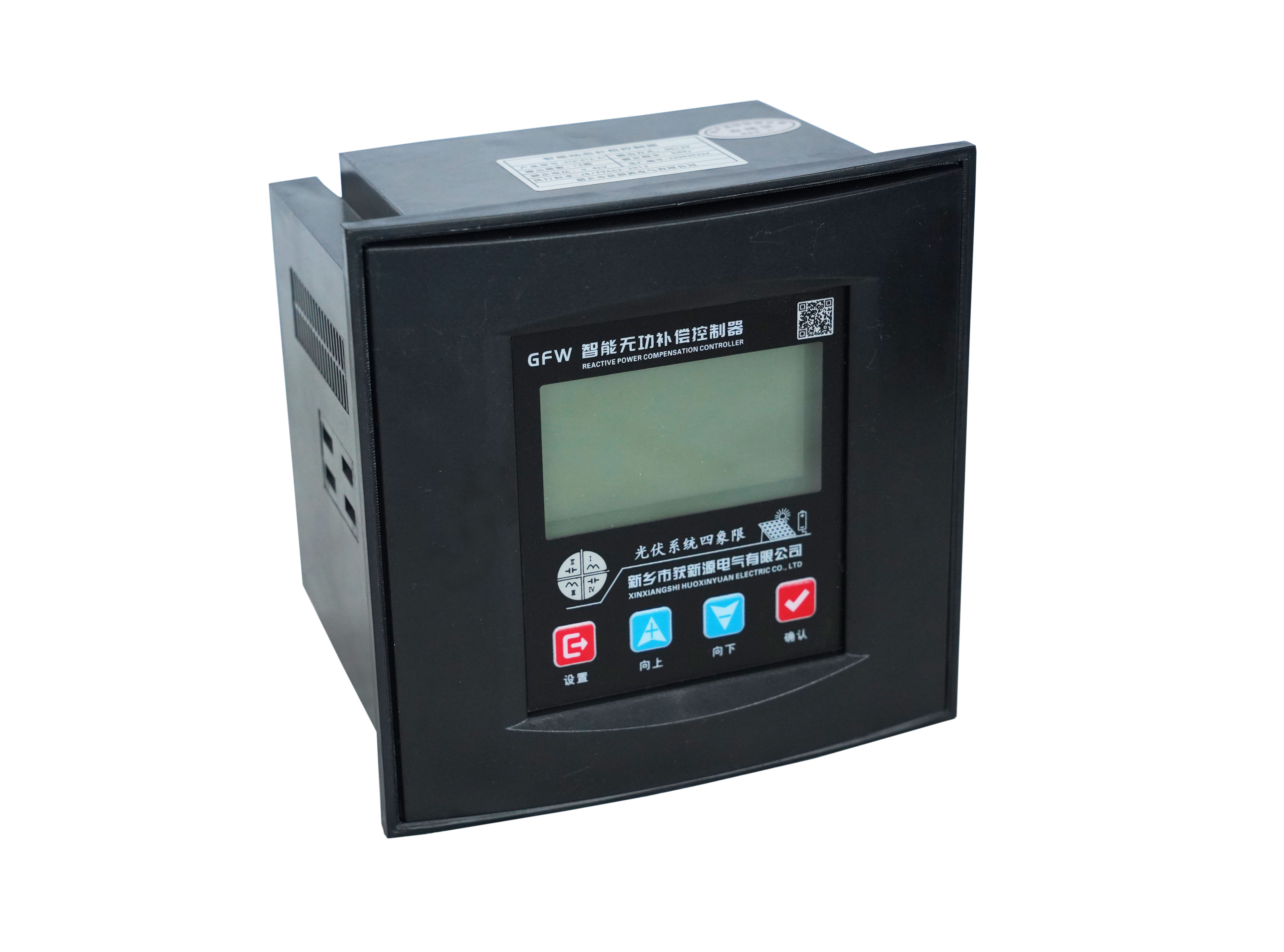

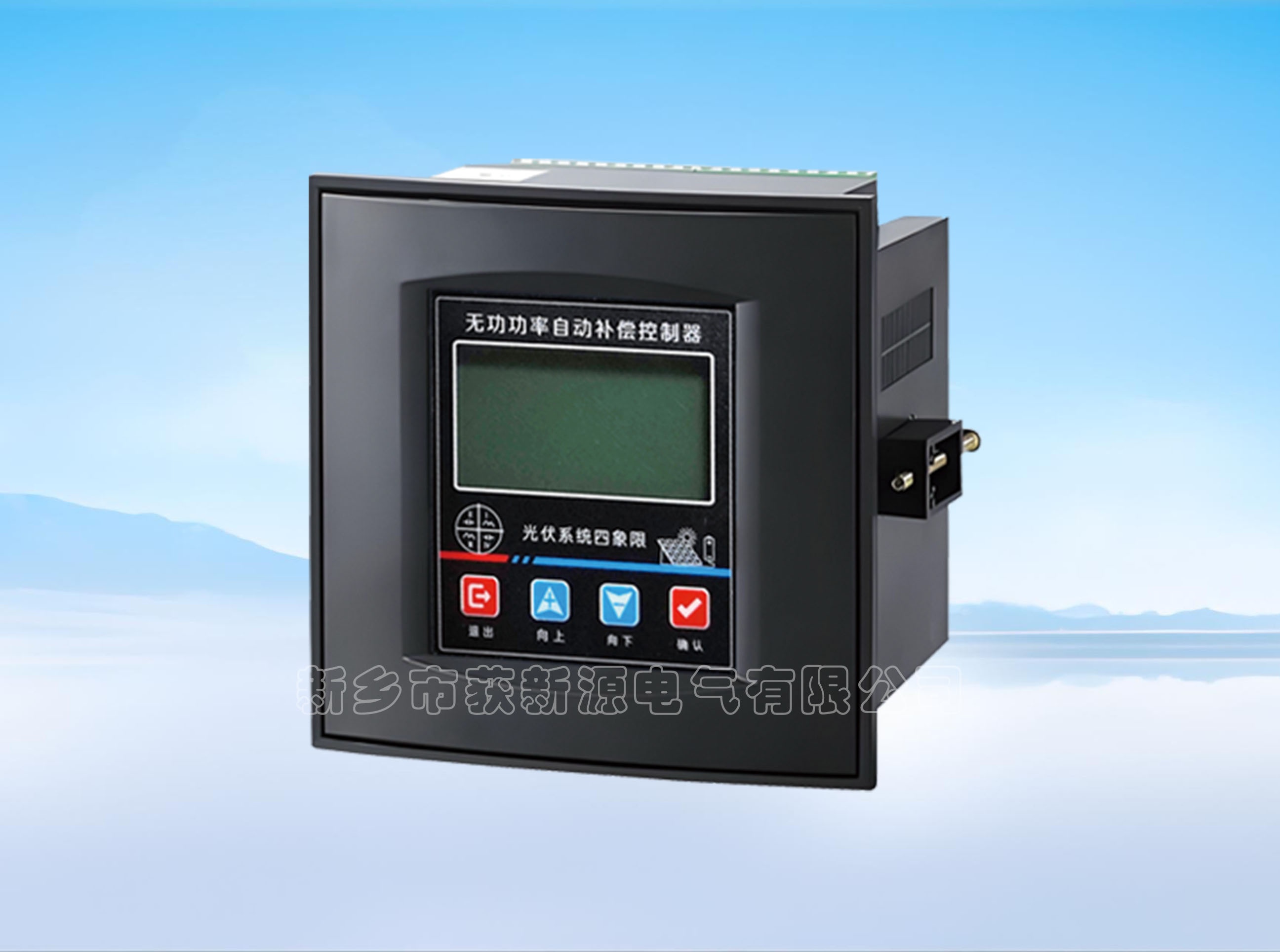

近年来随着光伏安装容量的加大，太阳能发电被广泛应用，但光伏发电并网后也有不少的问题。比如：原配套的电容柜无法正常投切，造成功率因数不达标，产生了高额的力率调整费，增加了企业不必要的负担。针对此类光伏并网负荷，需选用光伏四象限无功功率补偿控制器，提高功率因数，避免力率电费罚款。

技术参数

 四、基本功能

1.监测

实时监测电网有关参数，显示设置参数及设备工作状态。

2.参数显示

可实时显示电网功率因数、电压、电流、有功/无功功率、电压总谐波畸变率、电流总谐波畸变率、频率、电容器投、切状态和故障报警状态。
   可显示电流变比、过/欠压保护、投/切延时、电容放电延时、电容容量等参数。

3.设置
  3.1可设置电流变比、过/欠压保护、谐波电压/电流保护、投/切延时、放电延时、电容容量等参数。
  3.2设置参数自动记忆，掉电数据不丢失。
4.补偿方式
  4.1取样物理量为无功功率，无投切振荡、无补偿呆区；
  4.2具有手动投切和自动投切两种运行方式；
  4.3智能投切方式，每组电容容量自由设定；
  4.4控制电容采用△+分相电容，混合接法、全角接法；
5. 保护功能
  5.1具有自检复归和看门狗功能；
  5.2具有过压、欠压保护功能；
  5.3具有谐波电压、电流保护功能（可关闭）；
  5.4具有小电流保护功能；

5.5具有低功率因数保护功能；

6 数据统计及通讯（选配）
6.1通讯接口为 485 标准接口，通讯协议符合MODBUS工业协议；
6.2可上传统计数据和电网实时数据，并可被远方计算机控制电容器的投切。
