一、产品概述
触摸屏无功补偿控制器是集数据采集、无功补偿、电网参数分析等功能于一体的新型配电测控设备，适用于交流0.4KV、50Hz低压配电系统的监测及无功补偿控制。

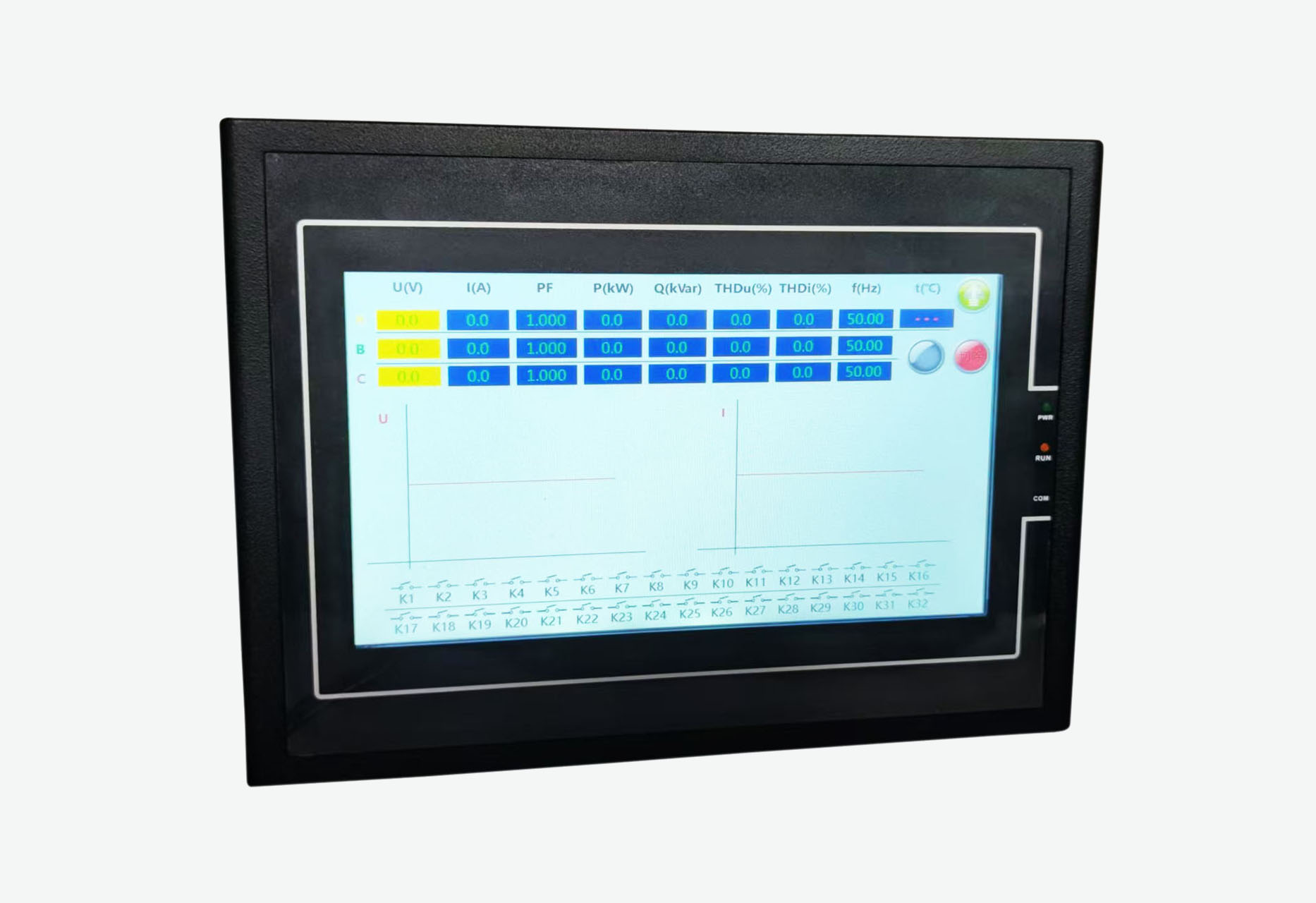

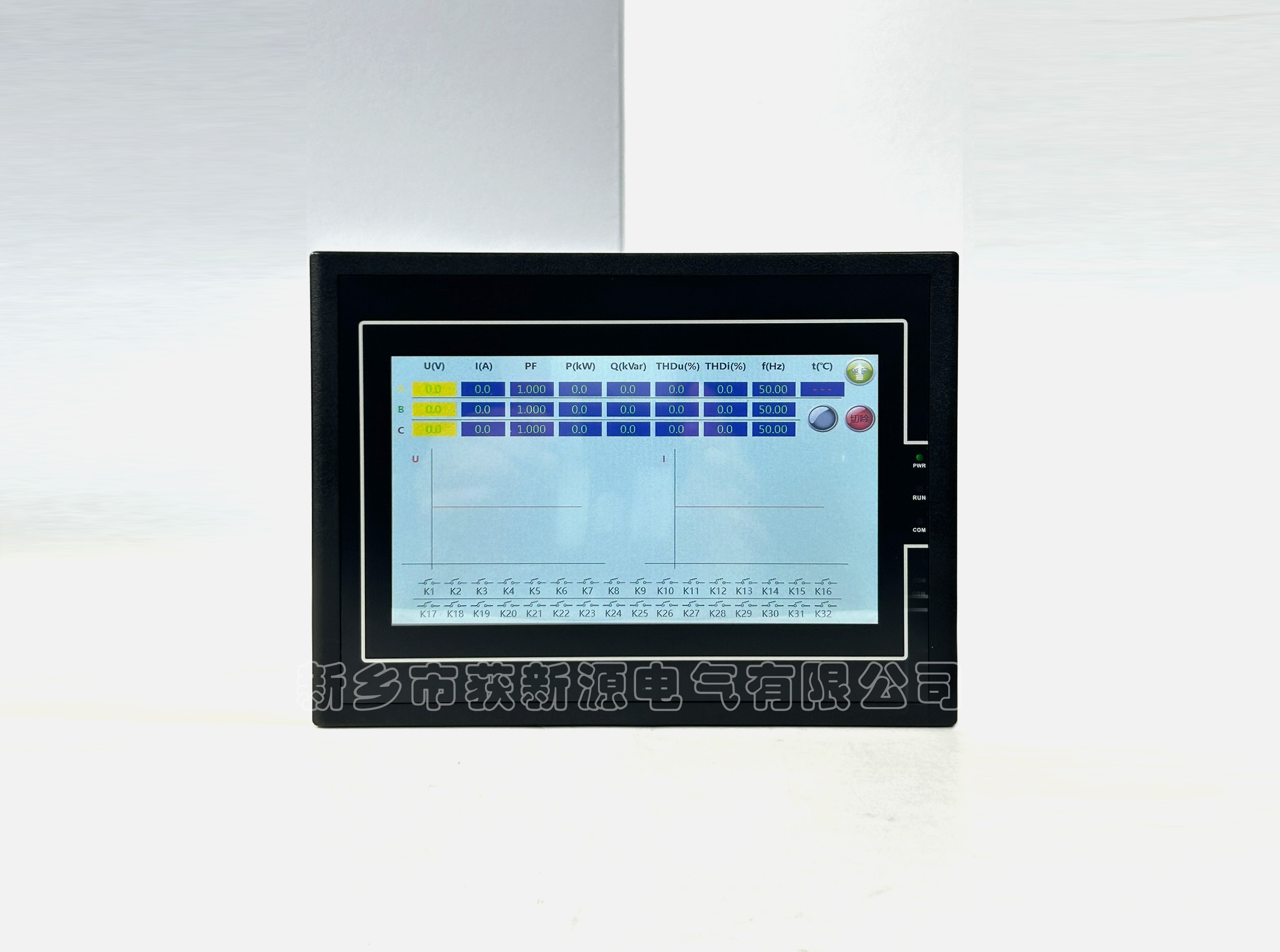

此款控制器以高速数字信号处理器为核心，采用交流取样，人机界面为7寸点阵大屏幕液晶触摸显示器，其具有配电监测、无功补偿、谐波分析。具备多种保护功能，报警输出功能；可检测柜内温度，并启动散热风机（定制）；并可监测开关状态。
二、技术参数

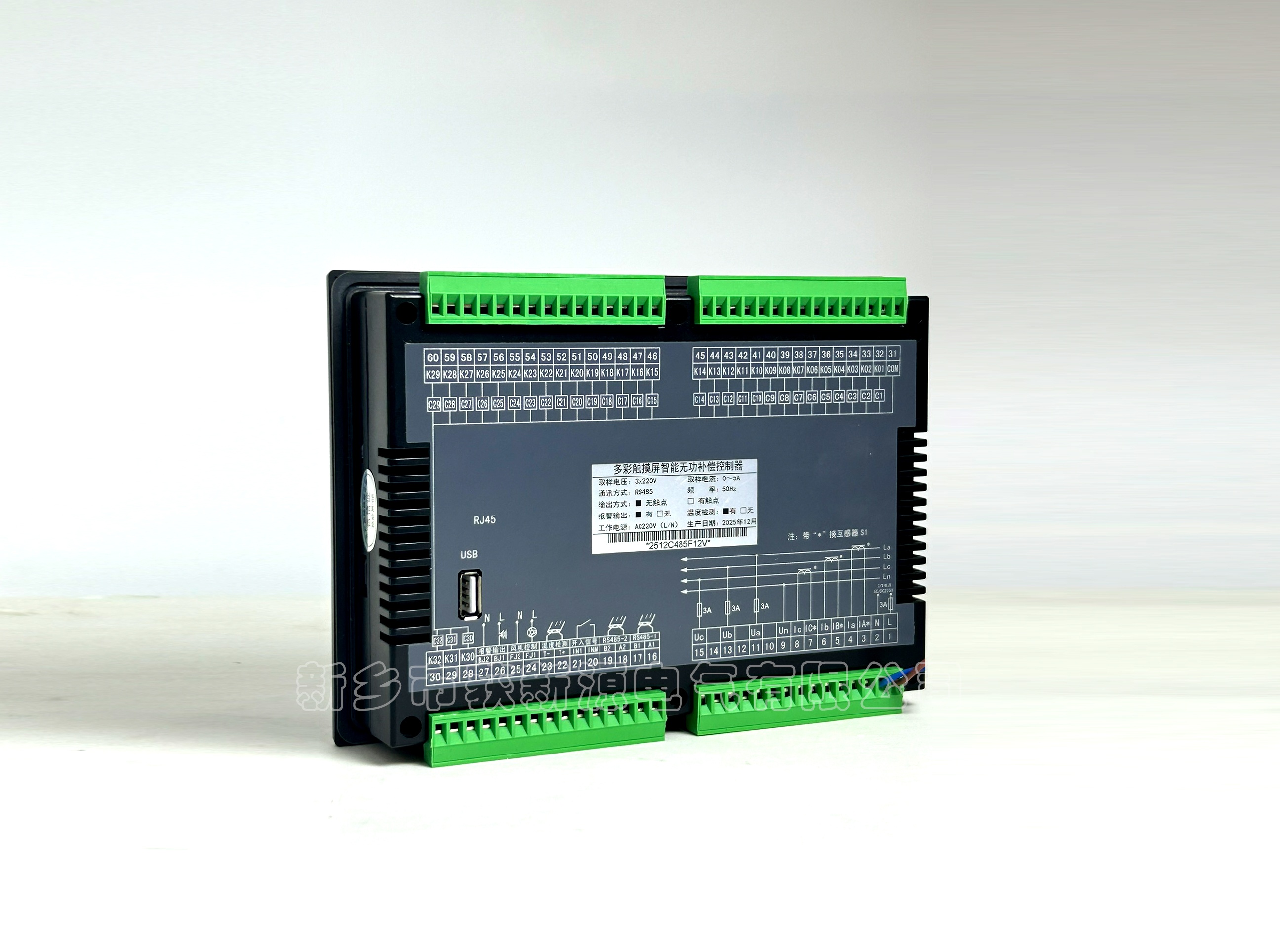

电源电压 | AC/DC 220V±20% |
取样电压 | 3 x AC220V±20% |
电源频率 | 50Hz±5% |
取样电流 | 0～5A |
整机Max大功耗 | 10W（视所控制的投切开关功率而定） |
控制输出接点 | 32路 无触点型：DC+12V输出 有触点型：继电器输出 |
测量精度
电 压 | ±0.5% |
电 流 | ±0.5% |
有功功率 | ±1.0 % |
无功功率 | ±1.0 % |
频 率 | ±0.5% |
功率因数 | ±1.0 % |
三、功能及保护
1.实时数据监测
A、B、C各相电压、电流、功率因数、有功功率、无功功率
A、B、C各相所配电容器组投切状态
A、B、C各相电压总谐波畸变率、电流总谐波畸变率，系统频率，环境温度
A、B、C各相3、5、7、9、11、13、15、17、19、21次电压谐波含有率
A、B、C各相3、5、7、9、11、13、15、17、19、21次电流谐波含有率
2.无功补偿方式
取样物理量为无功功率，无投切振荡；
补偿方式：Y型补偿方式 Δ型补偿方式 Y+Δ混合补偿方式
3.保护功能
具有自检复归和自动复位功能。
具有欠压、过压保护功能。
具有过流、小电流保护功能。
具有温度超限保护功能，启动散热风机功能。
具有电压、电流总谐波超限保护功能。
具有异常报警输出功能。
