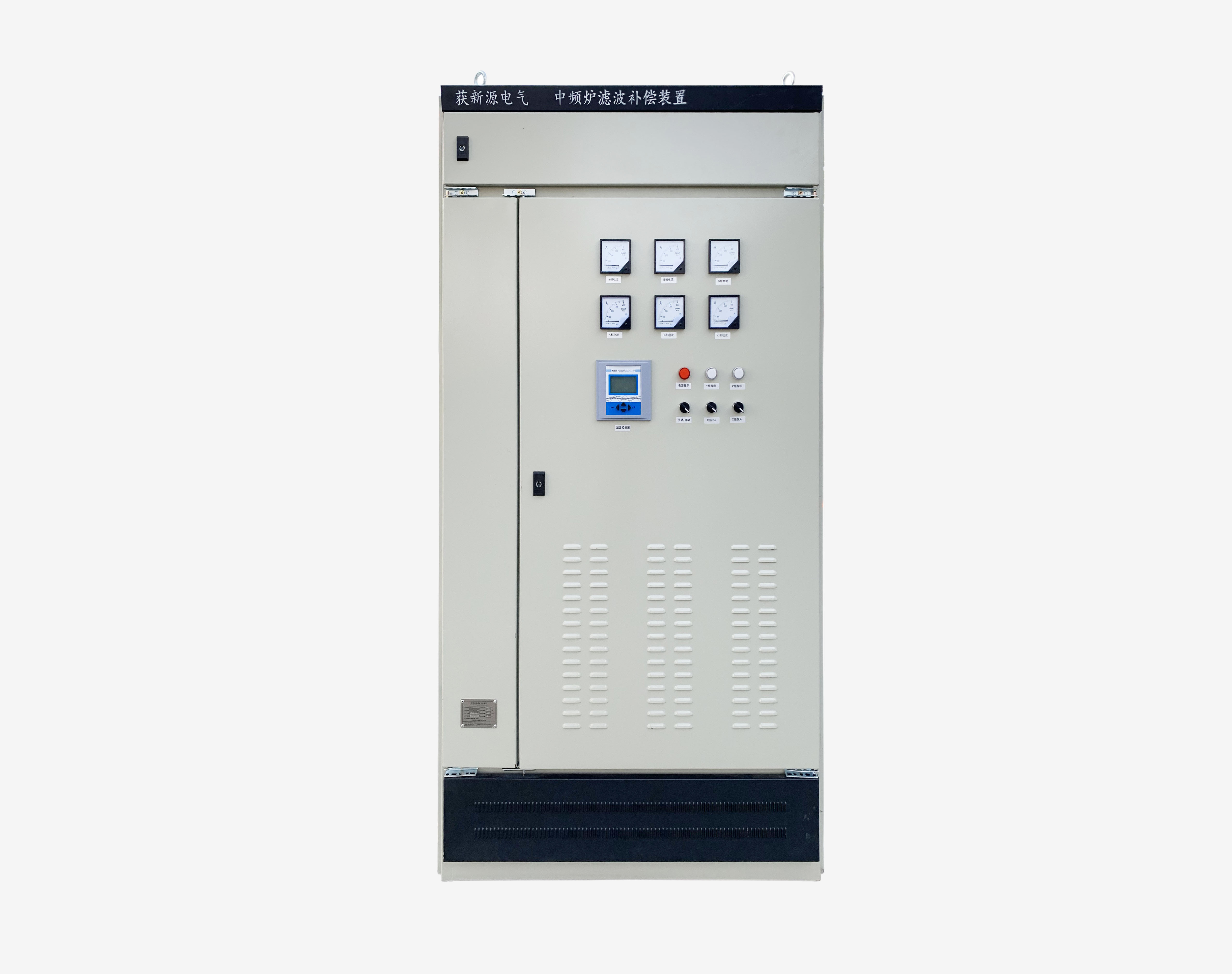

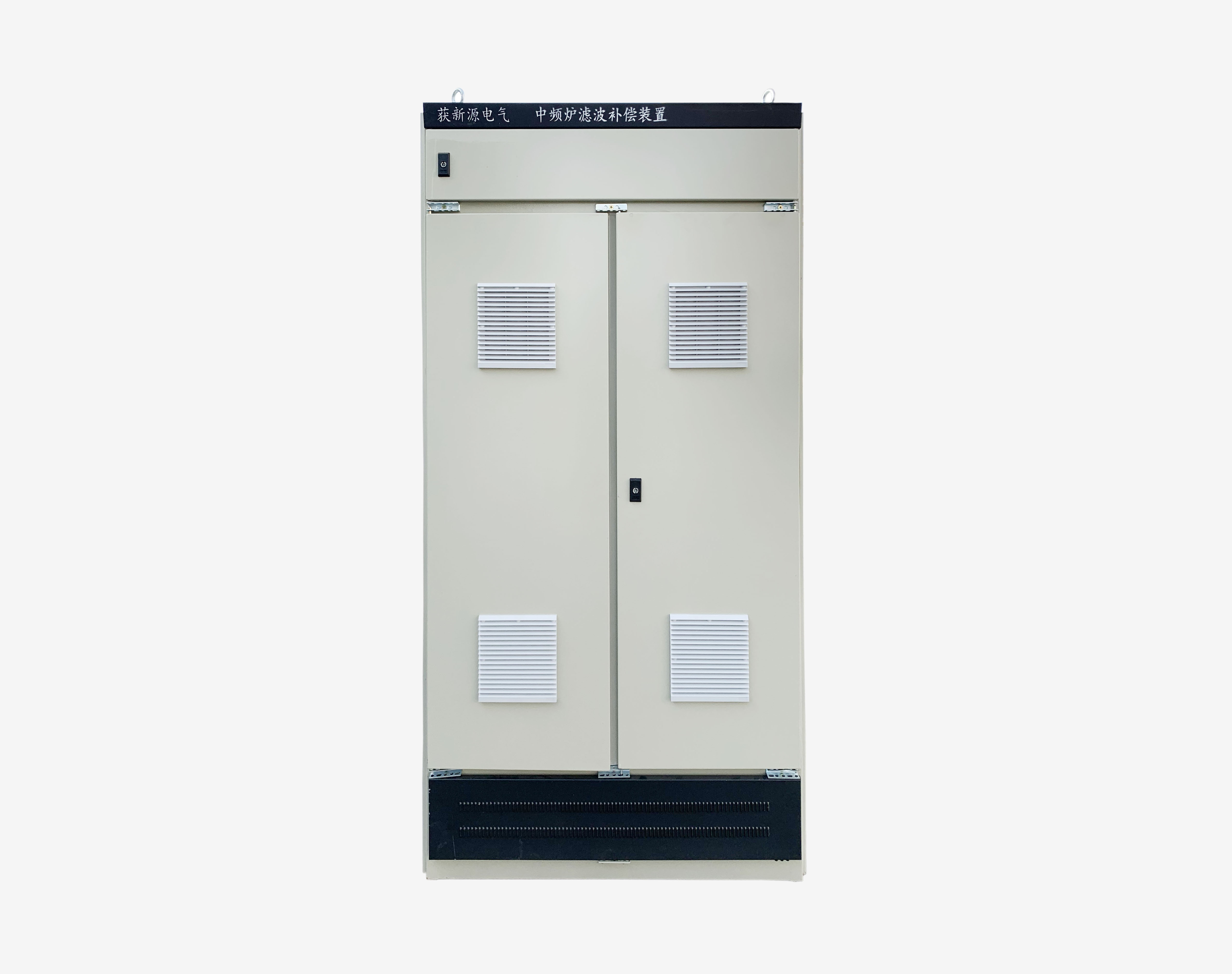

中频炉谐波治理装置

中频炉工作原理：

中频炉是一种将工频50HZ交流电转变为中频（300HZ以上至1000HZ）的电源装置，把三相工频交流电，整流后变成直流电，再把直流电变为可调节的中频电流，供给由电容和感应线圈里流过的中频交变电流，在感应圈中产生高密度的磁力线，并切割感应圈里盛放的金属材料，在金属材料中产生很大的涡流。

中频炉工作电源

中频炉负荷为主，为非线性负荷，其为主要谐波源。治理谐波污染,是企业正常生产、节能降耗的重要保证。

中频炉谐波治理方案

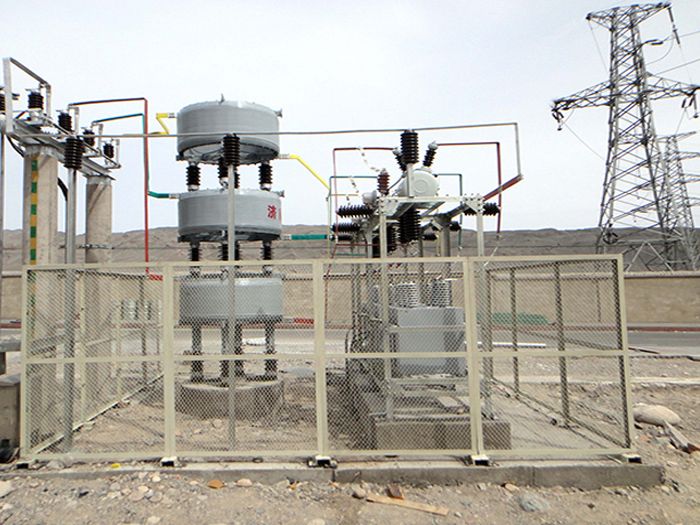

中频炉为非线性负荷，在生产运行过程中产生的5次、7次、11次、13次等为主的高次谐波，是严重的谐波源。针对谐波治理，特设计主回路滤波支路是5次、7次、11次，其余支路串联7%的电抗来平衡系统，组成LC滤波支路，用来抑制电网谐波。中频炉滤波补偿装置的作用有三个：

1）阻止整流设备产生的谐波电流倒灌流入高压侧，避免谐波对高压侧计量端造成影响；

2）保障电气设备用电的安全性和生产设备的稳定运行。使谐波电流在总负载侧前端消化吸收的同时，消除不平衡现象，稳定母线电压，加强系统电压稳定性。

   3）节能降耗。通过精细的无功补偿和谐波治理，提高系统功率因数，使谐波的含量达到要求的范围，避免月电度电力考核罚款；亦能使高压总供电电流下降。

需要了解详细的治理方案，可来电咨询。

一、按中频炉炉壳的材质分：

      钢壳炉，铝壳炉

二、按照中频炉熔炼金属不同分为：

         熔炼废旧钢铁为中频熔钢炉（熔铁炉）；熔炼铝合金为熔铝炉；熔炼不锈钢为不锈钢熔炼炉；熔炼铜合金为熔铜炉；熔炼金为熔金炉。

三、按照中频熔炼炉炉体吨位分为：

        0.25吨、0.5吨、1吨、2吨、3吨、5吨、10吨、15吨、20吨。。。。等中频熔炼炉，吨位都可定制。

四、按照中频熔炼炉‍电源模式不同分为：

1、中频熔炼炉电源为串联模式且为单供电模式，每套电炉一套变压器、一套单供电中频电源系统;每套电炉采用双炉体，一备一用，单供电的方式。工作时:一台炉体熔化，另一台炉体备用。每套电炉中的独立中频电源系统功率可调。

2、中频熔炼炉电源为串联模式且为双供电模式，每套电炉一套变压器、一套串联谐振中频电源系统，每套电炉采用双炉体，同时供电的方式，双炉体具有同时工作,一个炉体熔化和一个炉体升温、保温、调质的功能。正常工作时:一台炉体熔化，另一台炉体升温、保温、调质。每套中频电源系统功率可以在两个炉壳之间自由分配。功率因数高0.95， 可恒功率输出。

 3、中频熔炼炉电源为并联模式且为大小电源，一台变压器对应两台中频电源，配置两台中频炉体，采用两台电动换炉开关转换。来实现一台炉体熔炼一台炉体用于保温,如此交替工作。

优点：配置简单、投资小、大功率配置熔炼，保温采用小电源工作。单台变压器，可减少变压器空损。两台炉体同时浇铸可满足铸造车间浇铸大吨位铸件。
