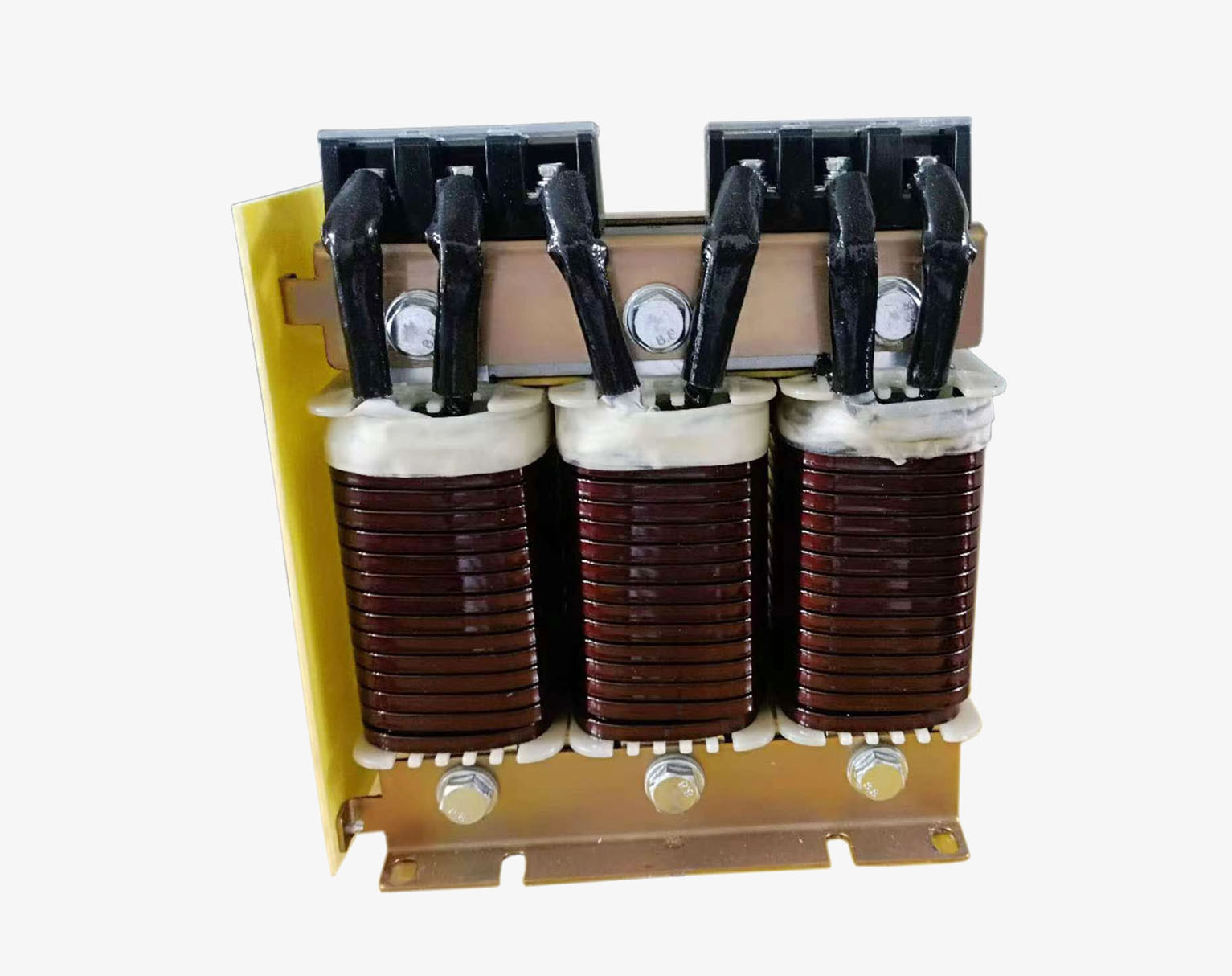

三相串联电抗器

      低压电网中有大量整流、变流、变频装置等谐波源，其产生的高次谐波会严重危害主变及系统中其它电器设备的安全运行。

    滤波电抗器与电容相串联后，不但能有效地吸收电网谐波，而且提高了系统的功率因数，对于系统的安全云起起到了较大的作用。

1、环境条件：

海拔高度不超过1000米。

运行环境温度-30 ℃～+45℃，

相对于湿度不超过90%;

周围有无害气体，无易燃易爆物品;

如装在柜内，应加装通风设备;电源电压变化-10%～＋10%;

2、性能参数：
用于1000V以内的系统;额定绝缘水平3kV-1m i n ;

电抗器温升不高于相应的国家标准;

电抗器噪音不大于60dB，也可根据用户要求定制﹔

三相电抗器的任意两相电抗值之差不大于2%;

耐温等级B级、F级、H级;

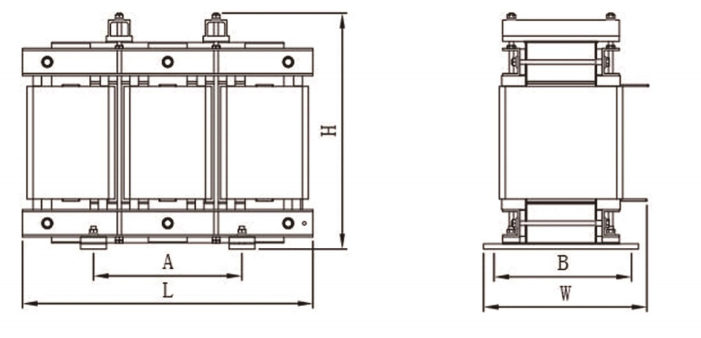

3、尺寸图：

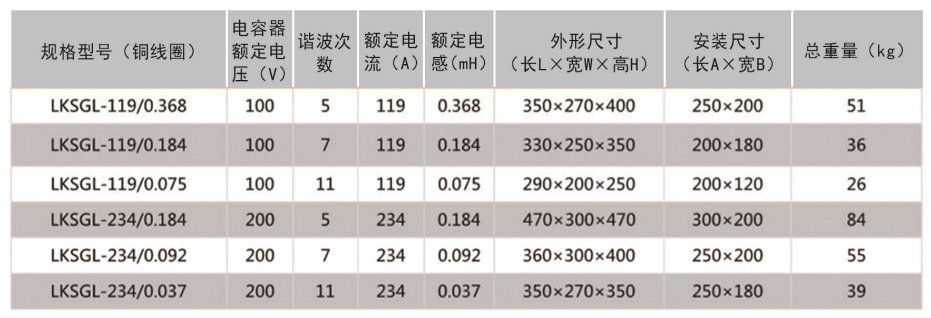

4、选型表
