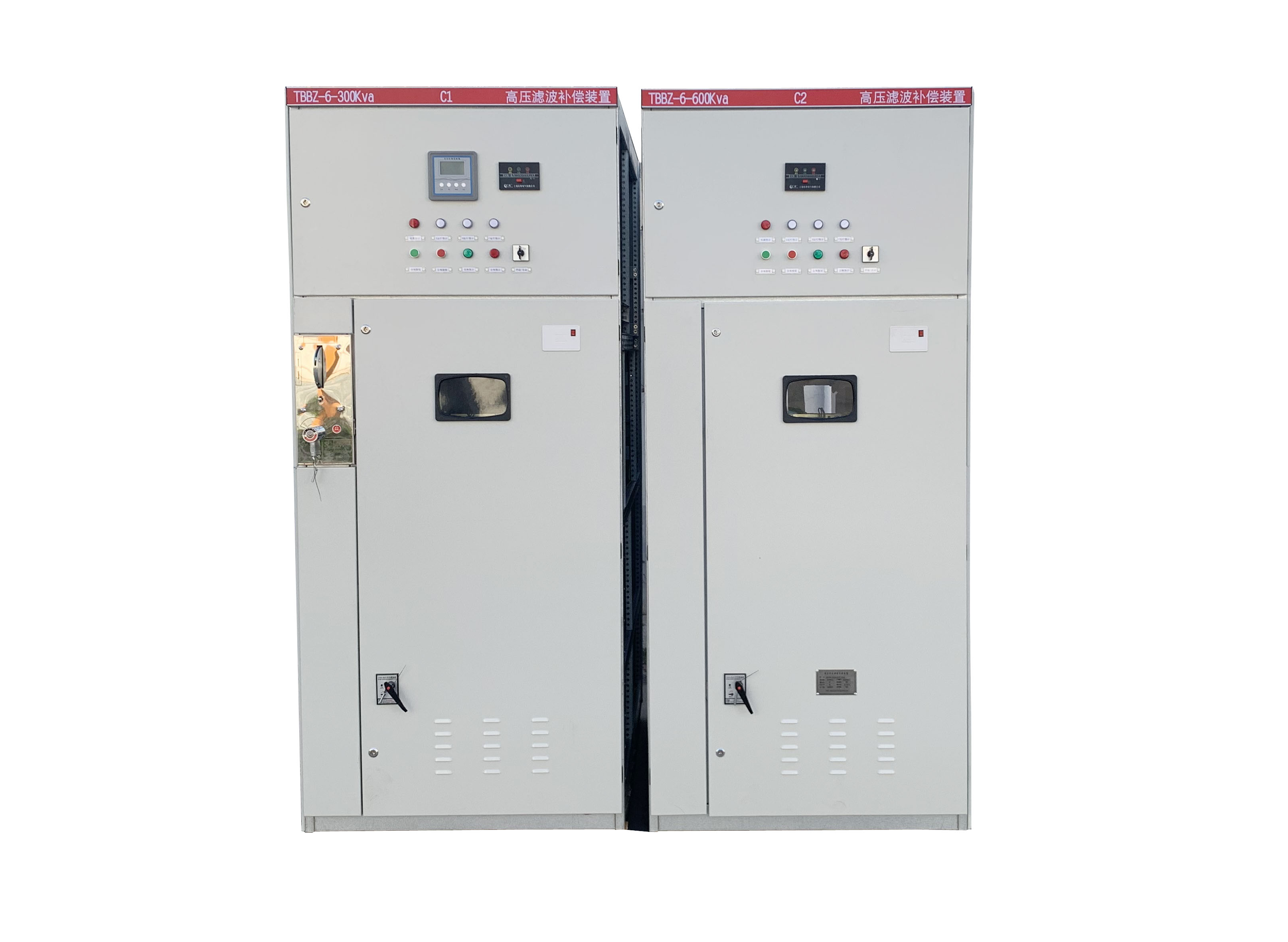

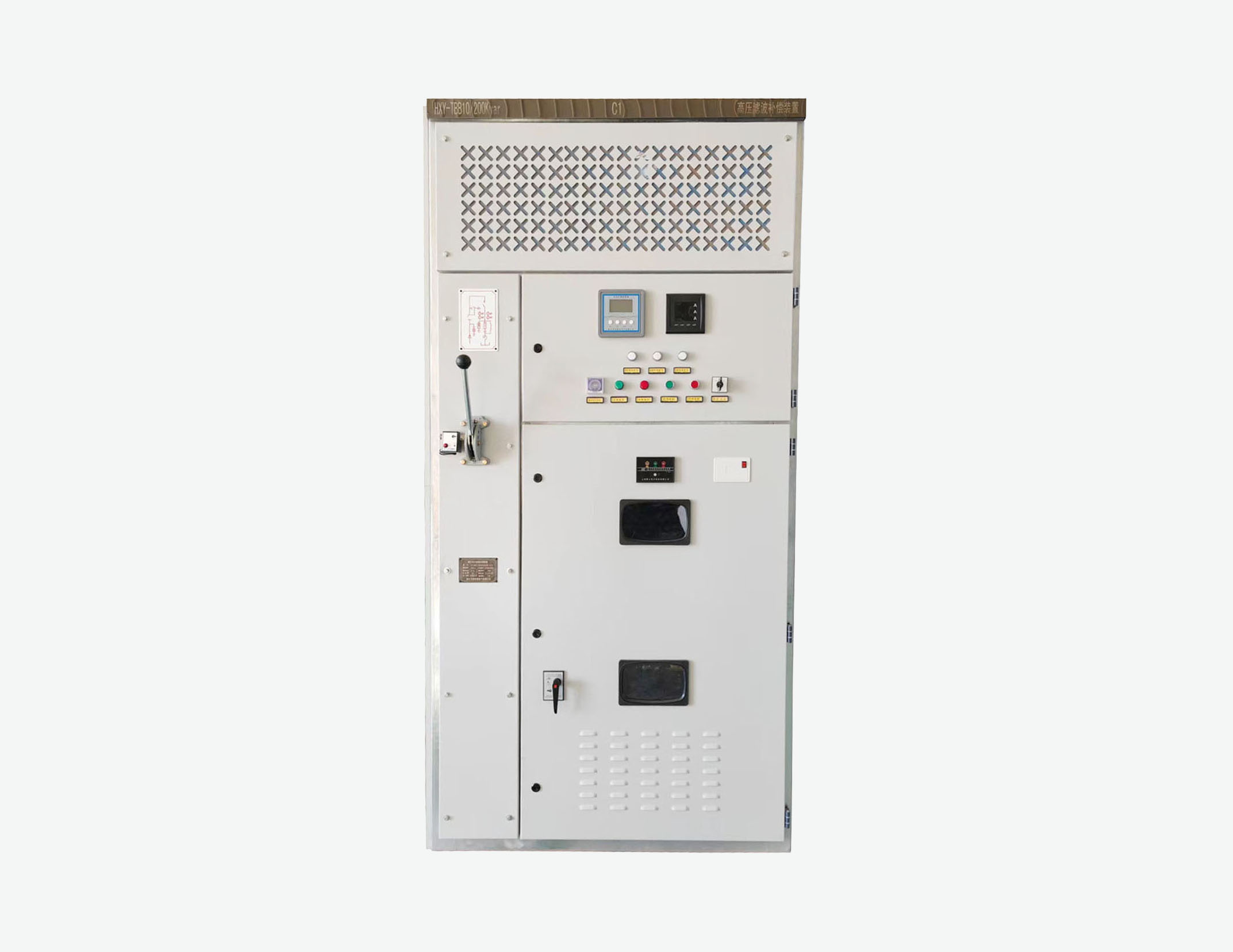

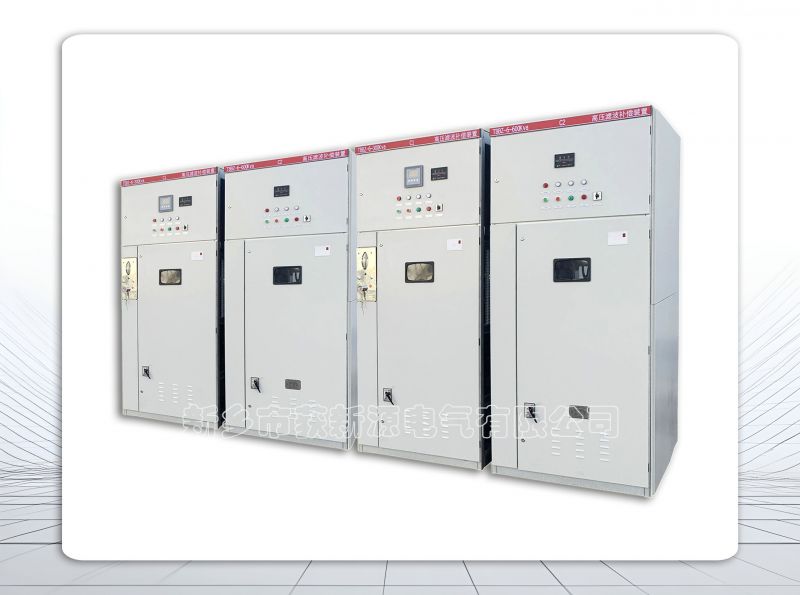

一、产品简述

TBB型高压无功补偿装置广泛应用于高压电机补偿、高压空压机、水泵、变电站集中补偿等场合、有效的补偿电网系统的感性无功，达到提高功率因数、减少无功损耗、改善用电电压质量的目的。

高压电容补偿装置串联电抗器，可有效抑制谐波，使得设备运行更加安全、可靠。装置采用全封闭金属壳体，有单组固定补偿、分组结合自动补偿方式。

二、产品特点

1. 全自动补偿、依据采样信息自动跟踪负载无功电流变化、自动投切电容器组，提高功率因数。

2. 多种补偿方式：单组固定、多组自由组合、集中补偿；

3. 串联电抗器，组成LC串联支路，有效抑制谐波；

4. 保护功能齐全：过压、欠压、开口电压保护、一段过流、二段过流保护等。

三、主要技术参数：

1. 额定工作电压：3、6、10、35kV；

2. 额定频率：50Hz

3. 额定容量：100、200……2000kVAR；

4. 取样额定值:额定电压 Un ： 100V～220 AC;额定电流 In ： 5A ／ 1A

5.安全设计：带电闭锁；

6.控制方式：手动／自动／远方控制；

7.电容偏差：MAX值与MIN值之比小于1.02；

8.电抗偏差：在额定电流下，三相电抗器，每相电抗值不超过三相平均值的± 2% 。

四、环境条件

1.海拔高度：不超过2000m；

2.环境温度：-20℃～+60℃；

3.相对湿度：+40℃.时不超过90％；

4.安装地点：周围介质无爆炸危险，无足以损坏绝缘及腐蚀金属的气体，无导电尘埃；不易剧烈振动，无雨雪侵蚀。
