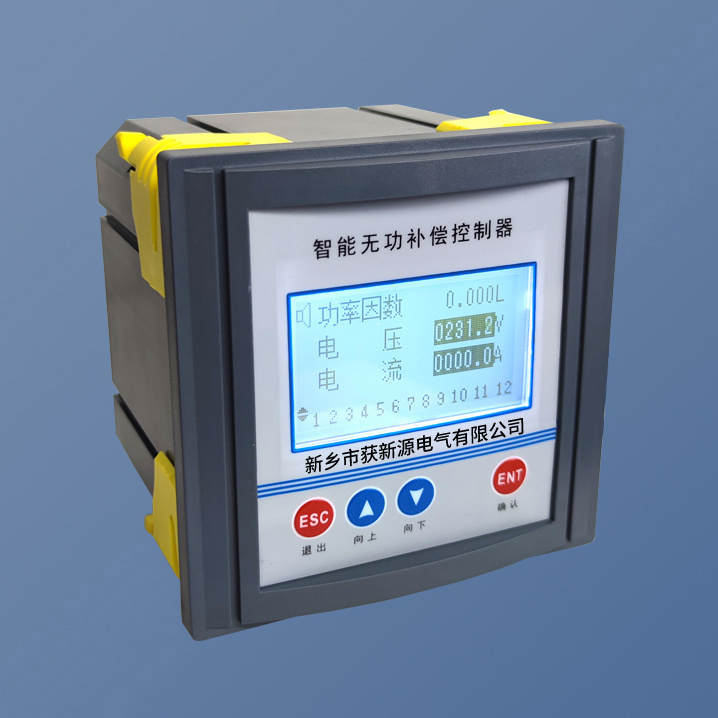

高采低补型无功功率自动补偿控制器是一种用于电力系统中自动调节无功补偿装置的控制设备，主要用于改善目前一些变压器空载、轻载或有并伏并网时，原有的低压电容补偿柜无法正常工作，造成功率因数偏低的问题。

一、工作原理：

1. 高压采样：指控制器采集高压侧电流、电压的，同时将变压器的空载损耗计算在内的采样方式；

2. 低压补偿：指控制器可以安装在原低压电容柜上，控制电容器组的投切；

3. 采用低压侧补偿无功功率策略，避免过补偿或欠补偿；

二、主要功能：

1、实时监测电网参数（电压、电流、功率因数、无功功率等）

2、自动投切电容器组

3、防止过补偿和欠补偿

4、过压、欠压保护

5、谐波电压、谐波过流超限保护

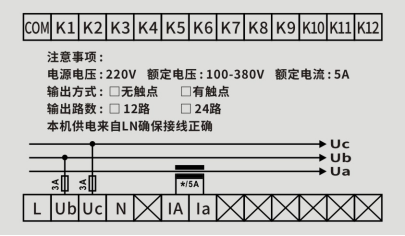

三、 接线方式：

四、选型考虑因素

1. 无功补偿控制器开孔尺寸

2. 补偿容量需求

3. 高压侧采样点位置

五、配置明细：

1.无功补偿控制器（高采低补型）；

2.二次采样互感器（开口式）；

3.说明书。
